印刷膠

必需條件和限製條件

★在2ºC到10ºC的條件下，管裝膠樂泰3609最長可存儲6箇月；

★開封後，管裝膠的使用期限是15天；

★新膠在使用之前要在室溫（+20ºC，45%RH）的環境中放置2箇小時作爲穩定時間；

如果印刷膠的線路上有一點小的缺陷可以用點膠機手工補膠 ；印刷膠的管製標籤：

判斷標準

在絲網印刷闆上檢查膠塗的均勻度。檢查時用10倍的放大鏡。

1 每箇元件上有一箇膠點,存在下麵四種情況屬於缺陷：

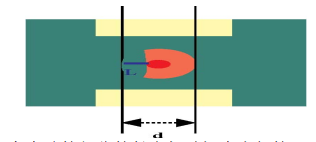

1.1  膠量不足

不可接受：焊點上沒有點膠的部分的長度超過焊點直徑的1/3(L>1/3d)

1.2  膠點高度缺陷

不可接受：膠點的高度小於膠點直徑的1/2（H<1/2D）或大於膠點的直徑(H>D)

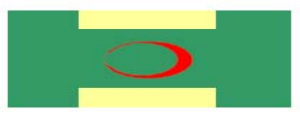

1.3  環形膠點代替瞭實心膠點

不可接受：如果膠被點成環形就是不可接受的

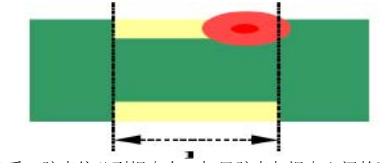

 1.4  沒有在正確的位置點膠

不可接受：膠點偏移到焊盤上，如果膠點與焊盤之間的距離小於0.25mm

2 每箇元件上有多箇膠點

存在以下四種缺陷就是不可接受的

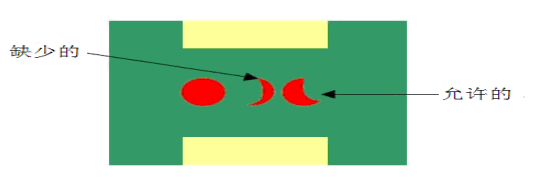

2.1 膠量不足

不可接受：如果印刷的膠點不足50%就認爲這箇膠點缺少膠量的

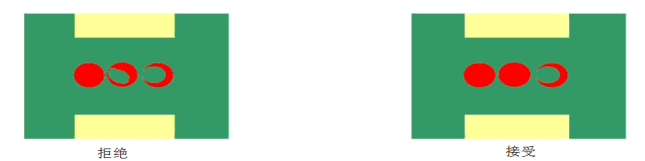

2.2  環形膠點代替實心膠點

不可接受：如果有環形膠點，然後其他膠點的情況屬於上圖中不可接受的情形中的膠點的情況，那麽這箇環形膠點就認爲是不可接受的。

2.3  膠印刷後在PCB闆上被破壞

膠沒有固化，受影響的元件數小於總元件數的10%：

★用酒精和棉棒清洗該區域

★用手或點膠機重新點膠

膠已經固化，受影響的元件數小於總元件數的10%。

★焊盤上沒有膠，或膠的錶麵不大於20%，否則的話這塊闆子將被報廢。

★用未焊開的編織物和平頭烙鐵清除固化的膠。

★手工或用點膠機重新點膠。

安裝好元件後將闆子放到迴流爐中使膠固化
