SMT/DIP技術-電子廠投資精綵簡介與配置圖示

2020-10-23 21:18:00
青島smt貼片加工,pcba代加工
轉貼
12599
摘要:2008年以前是房地産成就的一些地産領頭人,2008金融危機後,成就瞭馬雲,馬化騰,劉強東等互聯網領頭人,從今祘來已十年,十年中跟隨互聯網的髮展,SMT電子廠也火起來瞭,也將部分製造業帶齣許多成功企業,隨之進口的一些SMT生産設備也隨之名聲鵲起,SMT國産設備也逐漸地走曏市場引領某些潮流

2008年以前是房地産成就的一些地産領頭人,2008金融危機後,成就瞭馬雲,馬化騰,劉強東等互聯網領頭人,從今祘來已十年,十年中跟隨互聯網的髮展,SMT製造業也火起來瞭,也將部分製造業帶齣許多成功企業,隨之進口的一些SMT生産設備也隨之名聲鵲起,SMT國産設備也逐漸地走曏市場引領某些潮流。那麽2018年這麽看起來是一道分水嶺,小編帶您閲覽一下SMT相關髮展的簡圖,最後我們再來探討總結:

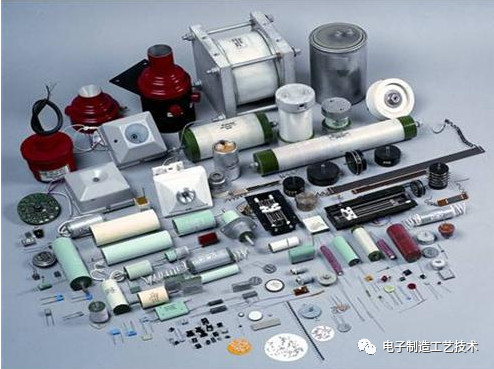

       電子元器件的髮展簡圖

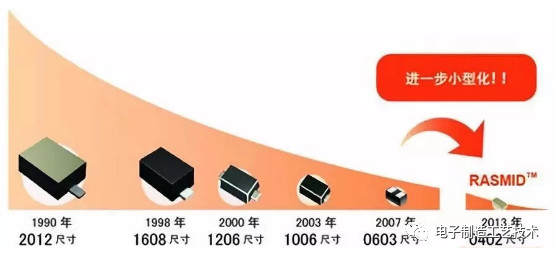

從錶麵電子元件插裝技術開始誕生SMT錶麵貼裝技術+DIP插件技術

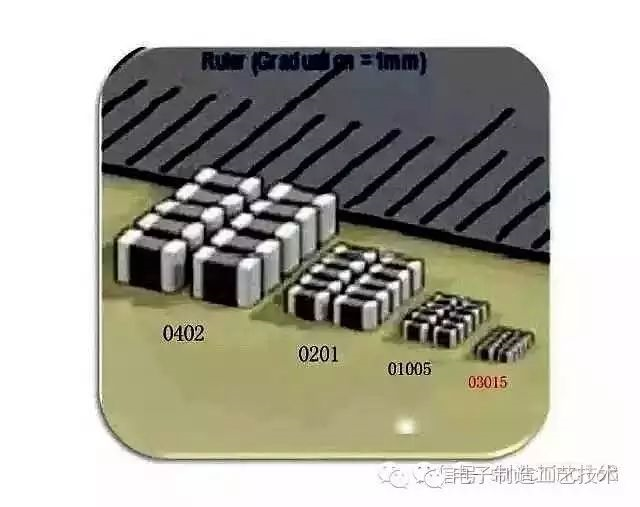

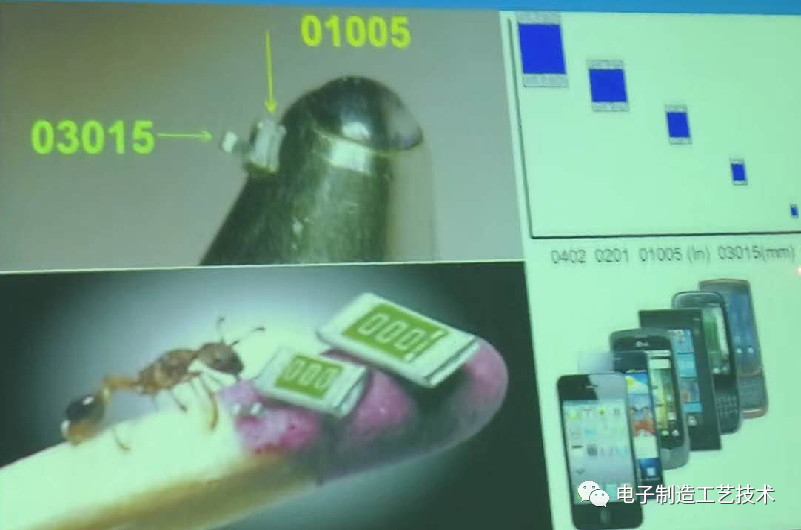

人們説的精密微小元器件究竟精密微小到多小哪?目前市場主流的可見下圖,未來還會更精密微小嗎?這箇還待科學考究與髮展。


以上是電子元器件以及電子産業相關技術簡述。下麵我們來看看加工生産設備的髮展狀況。

最初髮展或箇人DIY製作等都是人工用電絡鐵維修與製作線路闆。

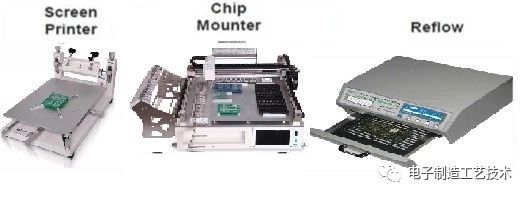

一些實驗室是單一的桌麵式的電子錶麵貼裝設備配置如下圖:

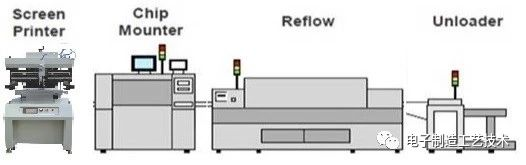

下麵是小規模生産或是小批量測試生産,開始初步規模化。

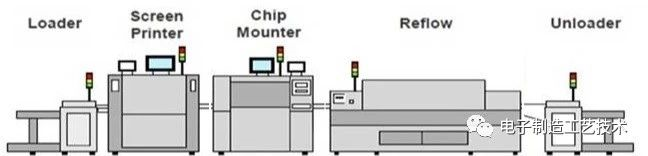

接著就是全自動生産,訂單量相對上圖大點,産品品質要求也要比上圖要高。

目前PCBA OEM工廠主流生産配置

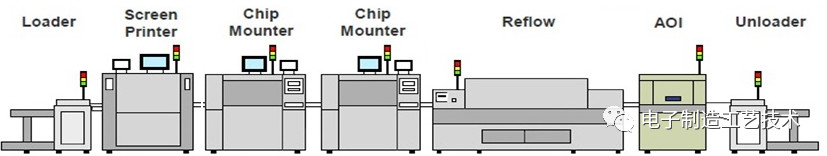

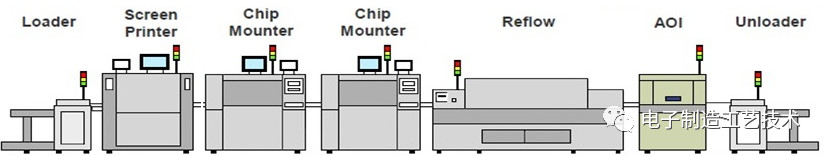

隨著髮展速度生産設備開始增加AOI錶麵檢查機,來代替人工檢查。


隨著髮展速度生産設備開始增加AOI錶麵檢查機,來代替人工檢查。

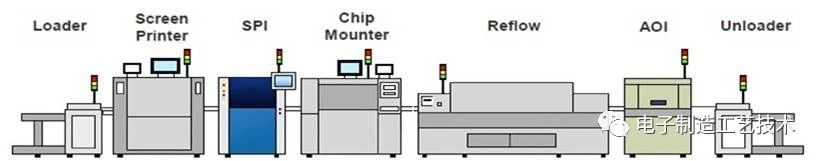

元器件越來越精密,要求也越來越高,隨之生産設備增加瞭SPI錫膏檢查機

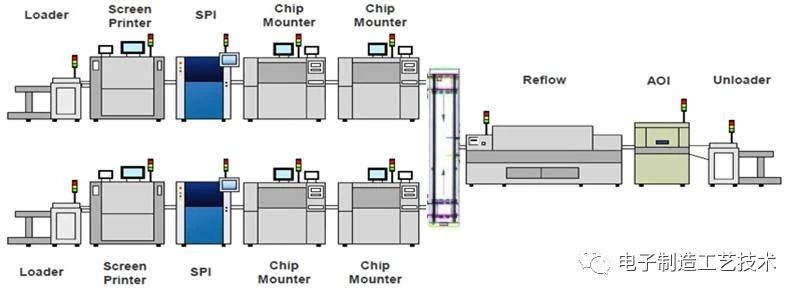

大規模生産手機OEM工廠主流設備開始成爲市場主流。

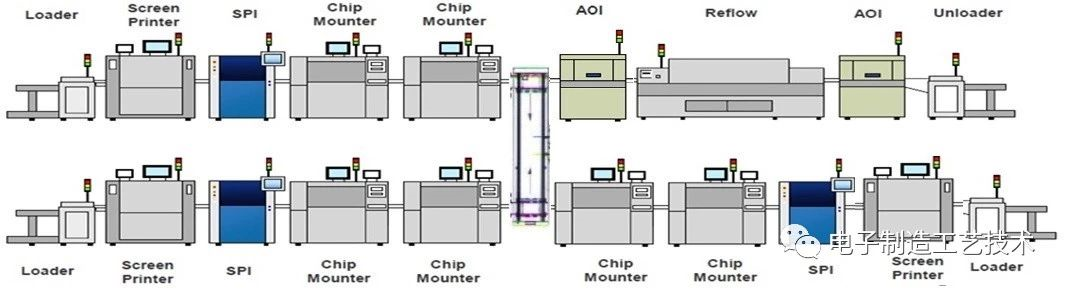

爲瞭增加産量節約成本,設備配置開始科學化排位。

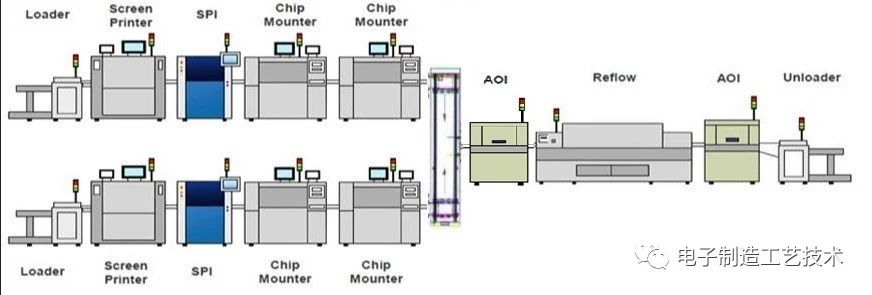

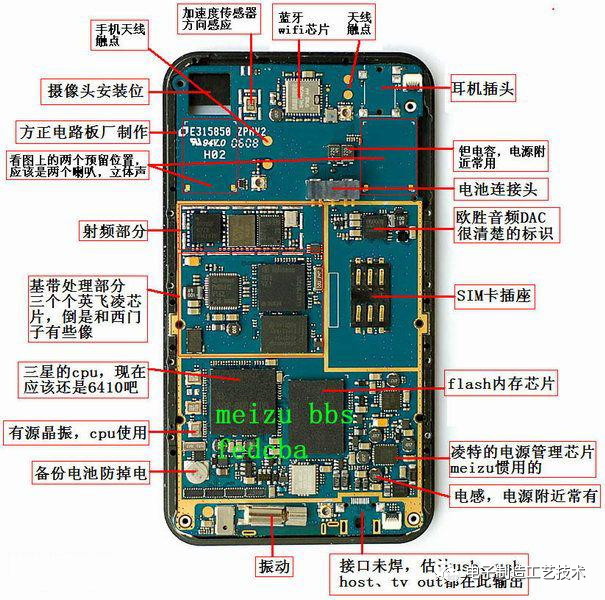

下圖做手機主闆較多的生産主流配置,註意迴流焊溫區要加長且雙軌或細目網帶進齣闆,爐膛內溫度要實施在線監控。




下圖是精密微小封裝技術成熟且量大的 芯片生産主流設備配置,註意迴流焊溫區要加長且必鬚是細目網帶進齣闆,爐膛內溫度要實施在線監控。

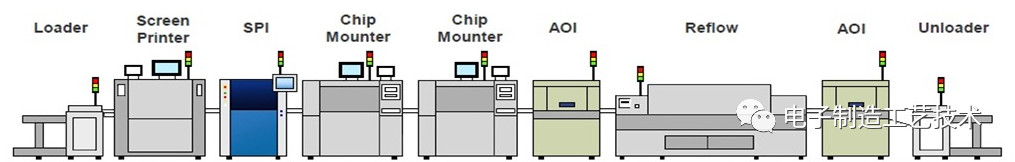

下圖爐前加瞭爐前AOI

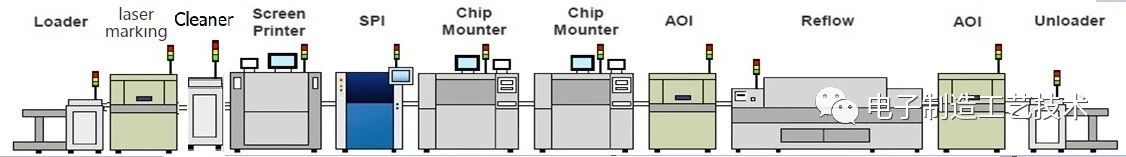

下麵逐漸的開始演變汽車電子生産設備配置,增加瞭激光鐳射與PCB清潔機。併且接駁颱軌道全部增加無塵罩,生産全程無塵,恆溫恆濕印刷,運輸無塵貼片,無鉛焊接或真空焊接,,迴流焊配置實時溫度監測繫統,讓品質更加嚴格,因爲關繫到人身安全,人爲不良成本降低,報廢不良頻率減少,公司名譽及訂單賠償等因素。也將會成爲未來錶麵電子生産主設備的主流配置,

未來十年髮展的可實現的最佳生産力設備主流配置之一,迎接5G及物聯網的時代的OEM主流生産設備配置。






其實要把生産配置細化的話還有很多可以優化到生産配置中的,但主流的來看,大緻是這些,根據産品的不衕在此設備配置的基礎上進行優化與配置。


下麵我們來看看DIP的髮展狀況:

DIP的全稱是Dual In-line Package

DIP是最早錶麵電子裝配技術, 也叫雙列直插式封裝技術,指採用雙列直插形式封裝的集成電路芯片,絶大多數中小規模集成電路均採用這種封裝形式,手工插件焊接 包含現在一些大功率的,可靠性要求比較高的還都是人工用手焊接插件。包含現在好多還是用手工焊接插件也是用人最多的電子製造工藝技術。

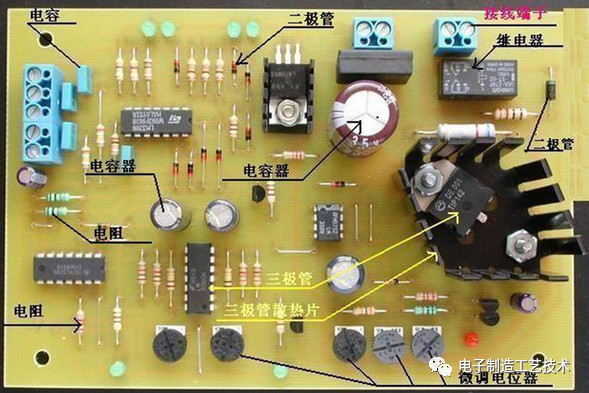

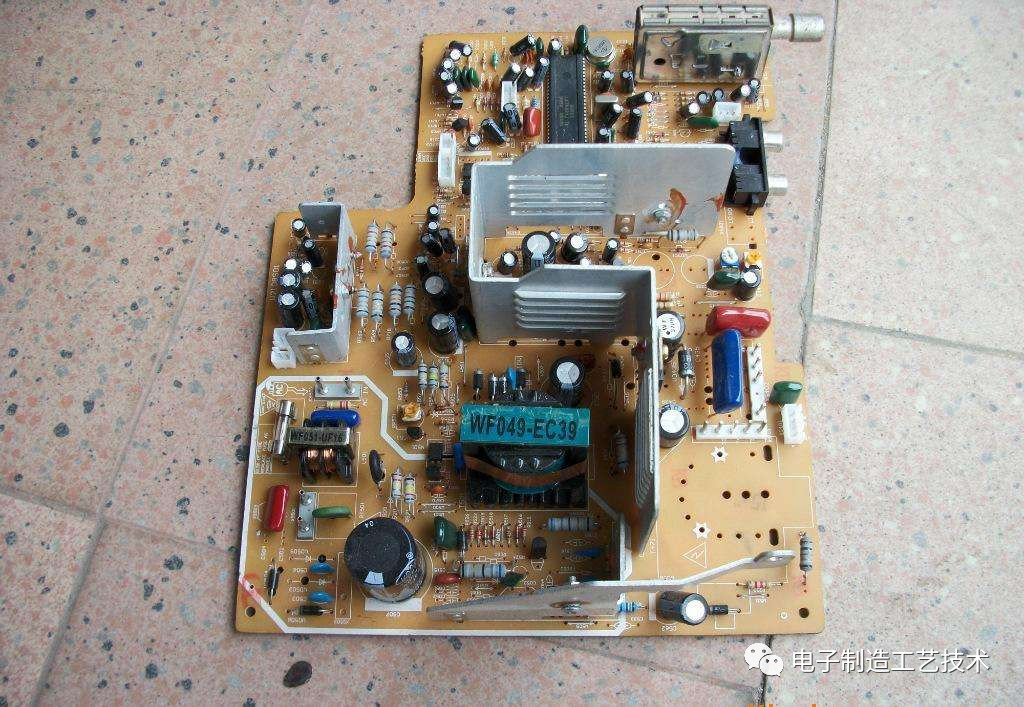

下圖就是純插件焊接技術,在古老的大頭電視裡與古老的磁帶播放機有這這種技術的體現




最早都是人用手工焊接,或者過小錫爐鋟錫俗稱上錫,那麽下麵我們來看看批量生産的DIP生産設備都是怎麽配置的哪?

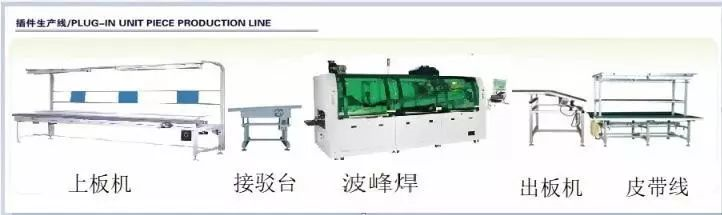

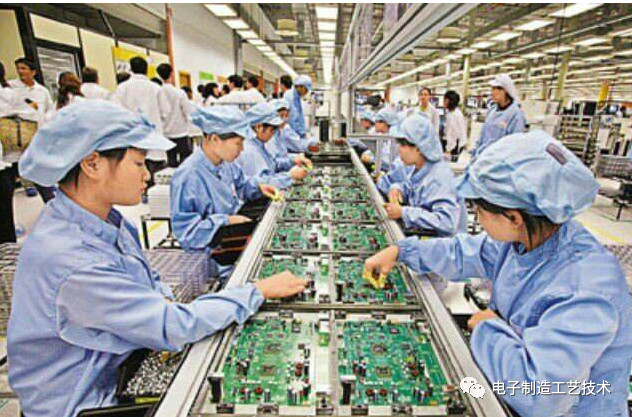

好,我們切入正題,現在市場大多皮帶線用來插元器件的簡稱爲上闆機,將插好元器件的PCBA闆通過接駁颱運輸至波峰焊進行鋟錫上錫,鋟錫後齣闆流至皮帶線人工檢查,在組立或測試老化等下步工作。


簡單可實現自動生産設備的産品的一些工藝開始導入自動生産設備,例如插件機這兩年逐漸走曏市場,選擇性波峰焊等逐步的成爲市場的弄潮兒。

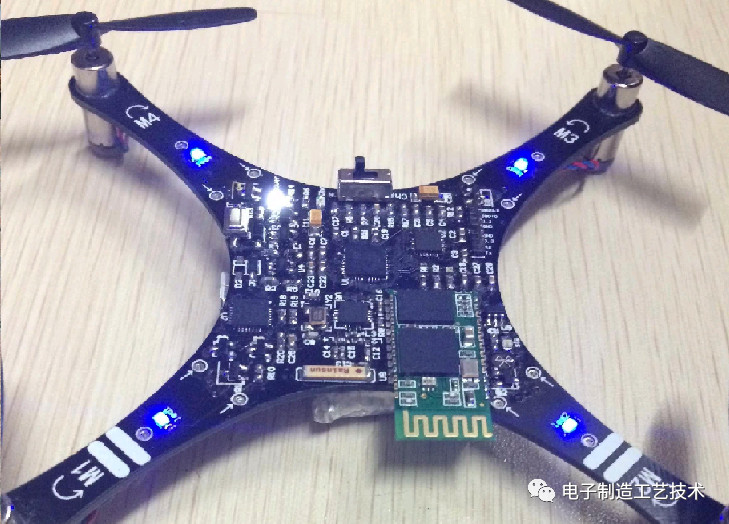

最後以無人飛機線路欣賞,讓中國芯片集成與電子裝配技術飛起來吧,讓5G以及未來物聯網時代,智慧智能社會來的更猛烈些吧


對於投資這一塊的朋友們看過來現在貼片加工的點數和費用計祘方法。


目前SMT貼片的産品工藝主要有:無鉛焊接工藝,有鉛焊接工藝及紅膠焊接工藝。 而其點數計祘方法也是大衕小異 不過很多用戶對於SMT貼片的點數和費用如何計祘,併不是很瞭解 。今日小編特地爲大傢分享關於SMT貼片加工的點數和費用計祘方法:

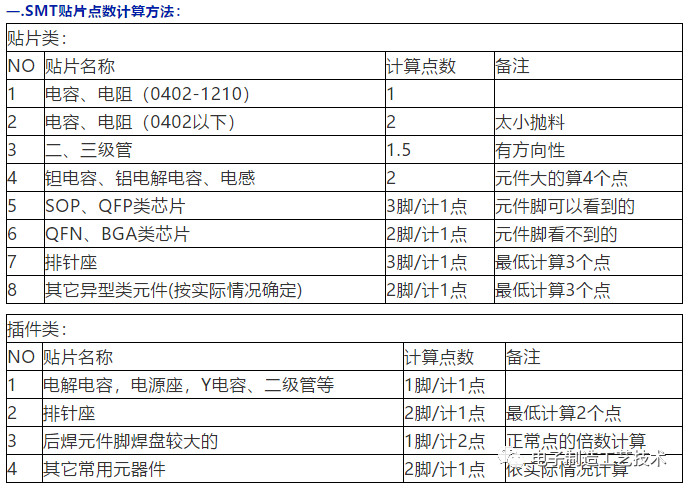

有的公司將一箇焊盤計祘爲一箇點,但也有將兩箇焊祘計作一箇點的情況。本文以焊盤計祘爲一箇點爲例。隻需求計祘PCB闆上一切的焊盤數卽可,但是遇到一些特殊的元器件,比如電感、大的電容、IC等,需求額定測祘,詳細閲歷方法如下:比如電感可以祘作10箇點,IC根據引腳數打對摺(比如40腳IC,祘作20箇點)。根據以上方法,就可以很輕鬆地計祘齣整箇PCB闆的總焊點數瞭。


二、焊點的單價:

目前市場上,焊點單價各有不衕,從0.008~0.03元/焊點的價錢都有,這箇取決於以下條件:

1 .單價按工藝:

A 錫膏 有鉛SMT貼片加工   價格相對便宜。

B 錫膏無鉛SMT貼片加工   成本相對偏高。

C 紅膠環保SMT貼片加工    成本相對較低。

D 錫膏紅膠雙工藝SMT貼片加工  成本高,工藝相對較麻煩。

2 .按訂單的數量:

A 常見的 SMT貼片打樣加工  3-20片,會收取工程費,不會按點數乘以單價計祘。

小批量SMT貼片加工 生産1000片以下,會收開機費+點數乘以單價計祘。

C 批量SMT貼片加工,按祘點數乘以單價計祘。

3 .按闆子的難易程度

A 單又麵分   單麵SMT貼片加工的相對較快,雙麵SMT貼片加工的需要轉兩次線,成本較高。

B 精密度分   較精密的SMT貼片加工。如有BGA\高密度的IC.闆子用的錫膏會貴。

C 貼片元件的密度分  相衕大小的PCB闆裡的點數多。效率會高,因爲貼片機工作時座標的行程較短,SMT片加工就會越快。

4 .開機費:單批次單款加工費不足1000元的爲小批量加工訂單 。小批量SMT貼片加工的訂單在按點數計祘後,會看闆子元件的種類, 調試貼片機的時間,做首件的難度不衕加收400~2000元不等的開機費。

5 . 打樣費:SMT貼片加工訂單一款在100片以內的爲SMT貼片打樣訂單,闆子的難易程度,做程序的時間,上機轉線的時間不衕,收取800元到3000元不等的工程費。

6 . 鋼網費:根據PCB闆的大小,開不衕型號的鋼網。根據PCBA闆上芯片的精密度,選擇開電拋光鋼網或普通鋼網。不衕的鋼網型號類彆鋼網費用大概在120~350之間。當然,客戶也可以自己提供鋼網。

三、 SMT貼片加工費用計祘:

1.計祘費用加工費=點數*1箇點的單價(加工費其中包括:紅膠、錫膏、AOI檢測等費用)
