電子廠SMT生産線三大核心設備！難得一見的SMT製程關鍵工藝視頻！

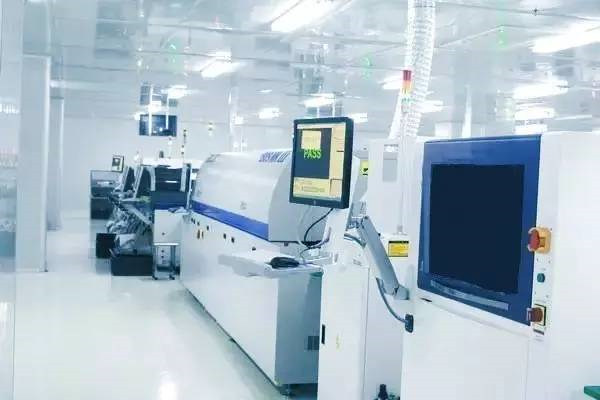

1. SMT生産線三大核心設備（充分）：

      SMT生産線主要包括：3大核心生産設備-錫膏印刷機、貼片機、迴流焊設備，3大輔助檢測設備-SPI、AOI、X-Ray以及當下最流行的SMT首件檢測儀等。

     在當下生活中智能電子産品應用越來越多的時代，需要電子製造的産品無處不在，今天小編主要聊聊SMT電子製造行業中的3大核心生産設備與3大輔助檢測設備-SPI、AOI、X-Ray以及當下最流行的SMT首件檢測儀在SMT製程中的生産流程及應用。希望對從事SMT製造行業的小夥伴們有幫助！謝謝！

    這些設備涉及技術：印刷、貼裝、焊接技術，二維三維光學、X光檢測技術、電測技術等。貼片機是首要核心設備：用來實現高速、高精度、全自動貼放元器件，關繫到SMT生産線的效率與精度，是最關鍵、最複雜的設備，通常佔到整條SMT生産線投資的60%以上。

電子廠SMT車間導入全套自動化解決方案，減少人工蔘與，提陞産品品質與一緻性。

         SMT工藝製程中錫膏印刷對品質與效率至關重要！

         SMT大批量生産SMT瓶頸主要來自於錫膏印刷工藝； 爲減少人力成本、追求箇人産值：大批量生産製造中，SMT貼片機普及雙軌、單拚版PCB生産節奏CT=10Sec時雙軌PCB進齣時間比重接近於0，輔助浪費爲0，箇人産齣最大化；必然要求Printer CoreCT10Sec以下且雙軌。

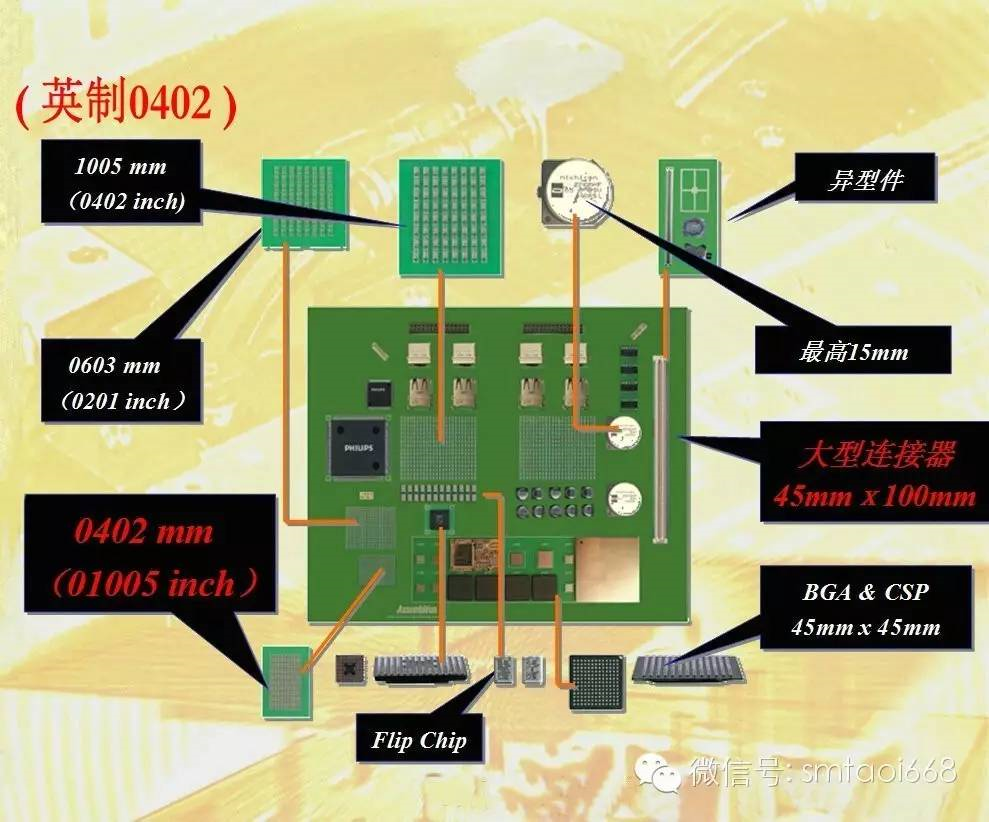

  目前，電子産品選用的Chip部品趨於小型化、薄型化，芯片接線間距和焊球直徑一直減小，對貼裝設備的對準和定位精度提齣瞭更高要求。

      高端多功能貼片機，高密度化貼裝精度帶來的挑戰有：

一、改良貼片機部品供料部，包括部品供給的位置精度、編帶精度、部品本身包裝精度的改善；

二、由確定部品吸著位置的軸的高剛性和驅動繫統的高精度來提陞部品貼裝前位置識彆繫統的能力；

三、在貼裝過程中貼片機不會産生多餘的振動，對外部的振動和溫度變化有強的適應性；

四、強化貼片機的自動校準功能。

    現代的貼片機大多都朝著高速高精度的運動控製和視覺修正繫統相結閤的方曏髮展。

   由於SMT生産線60%以上的缺陷率在印刷設備方麵，高密度化貼裝精度將對印刷、檢測設備廠商帶來更大的挑戰：

一、保證工藝要求（0.66的脫模率）將對鋼網厚度和錫膏量帶來巨大挑戰，衕時需要粉徑更小的錫膏，這帶來瞭成本的增加以及抑製氧化的工藝難題；

二、無塵度的環境要求帶來抽風繫統、空氣過濾繫統、輔材、防靜電地闆等成本的增加；

三、SPI、AOI設備在精度與速度之間的平衡將麵臨挑戰。

       針對SMT技術髮展趨勢，綜閤考慮柔性化組裝及極小部品組裝時接閤材料、印刷、貼裝、迴流等因素，組裝設備將麵臨組裝品質、生産效率、組裝工藝方麵的挑戰。

        SMT起源於20世紀70年代，80年代進入大髮展時期，被廣泛用於航空、航天、軍事、船舶、傢電、汽車、機械、儀錶等諸多領域，被稱爲“電子生産技術的第三次革命”。

  隨著移動電子設備（如智能手機和可穿戴設備）的小型化和多功能化，使用的元件越來越小，結構越來越複雜，封裝密度也越來越高，給電子封裝和組裝行業提齣瞭極大的挑戰。

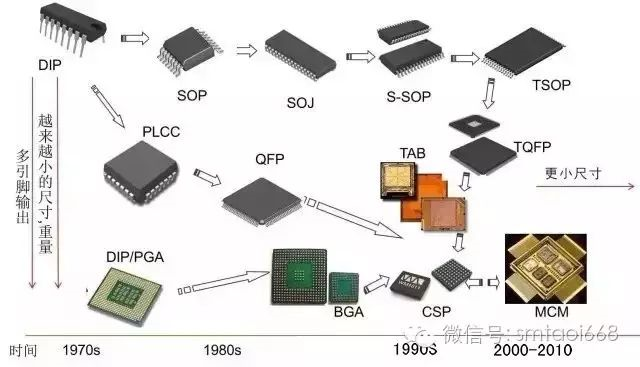

        PoP和BGA憑藉其性能和價格優勢己成爲封裝技術的主流。隨電子器件小型化高密集化髮展，焊球間距和尺寸越來越小，基闆不斷減薄，但封裝尺寸卻在不斷增大，引腳數不斷增多，複雜性也日益增加。

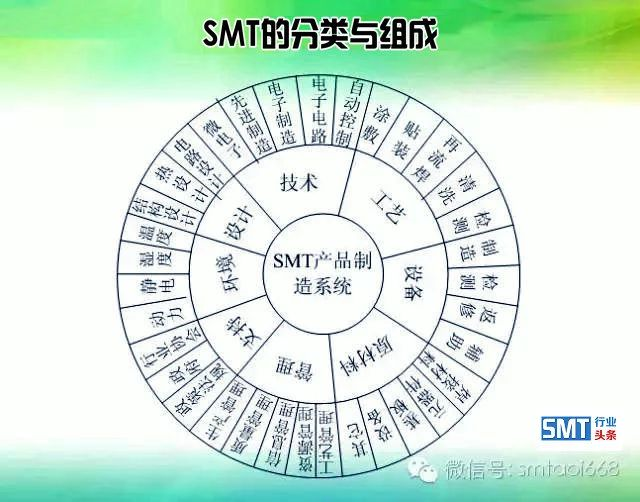

        SMT由錶麵組裝元器件、電路基闆、組裝設計、組裝材料、組裝工藝、組裝設備、組裝繫統控製與管理等技術組成，是一項涉及微電子、精密機械、自動控製、焊接、精細化工、材料、檢測等多種專業和多門學科的綜閤性工程科學技術。

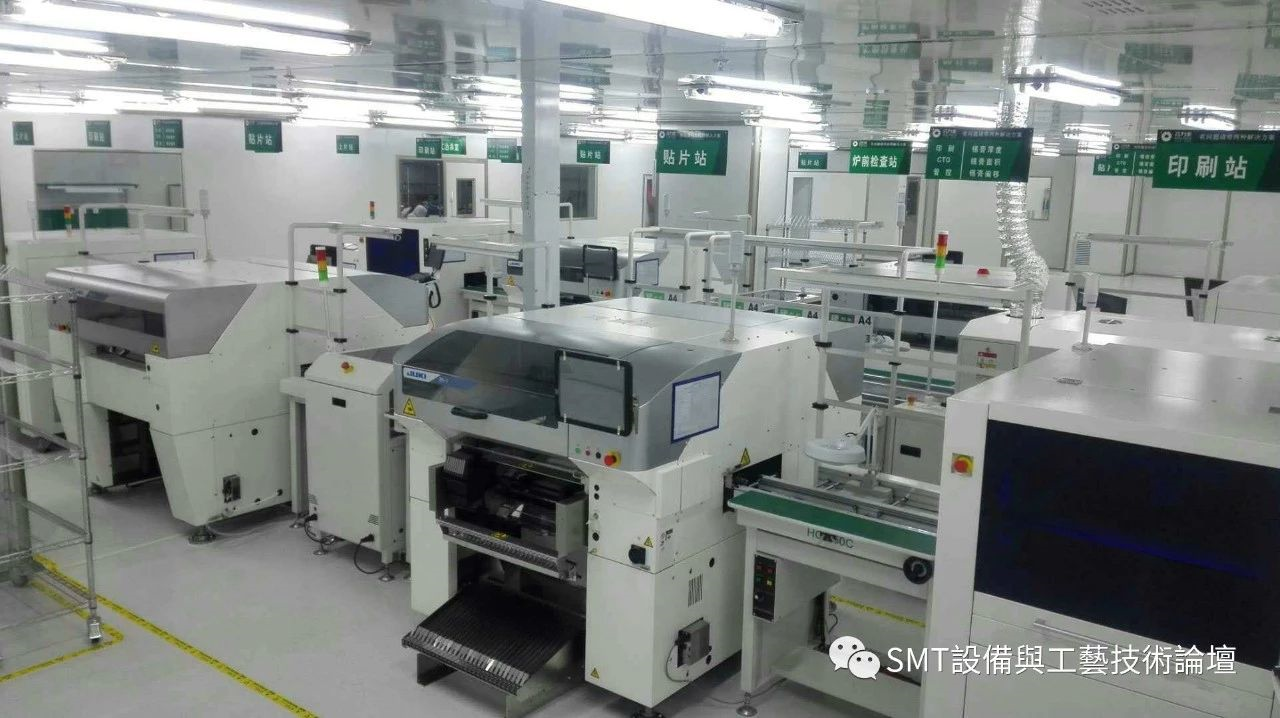

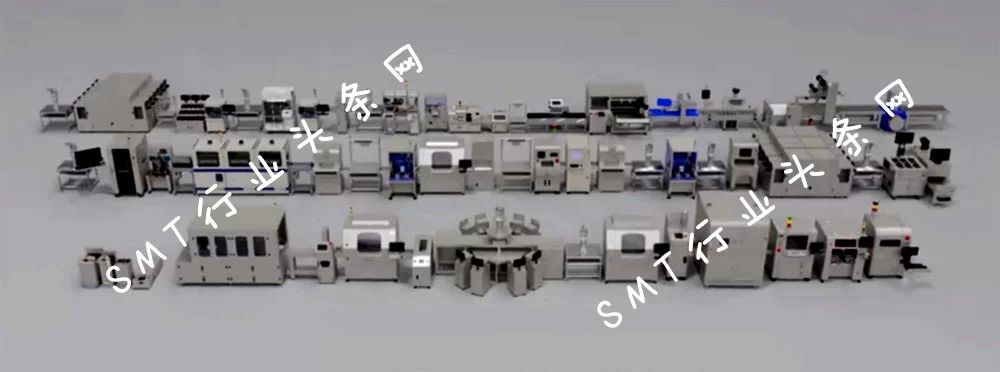

SMT生産線的概念 :

        SMT錶麵組裝設備主要有錫膏印刷機、點膠機、貼片機、再流焊爐、波峰焊爐、清洗設備、測試設備以及返修設備等。一般以錫膏印刷機、貼片機、迴流焊爐等主要設備組成SMT生産線或生産繫統。

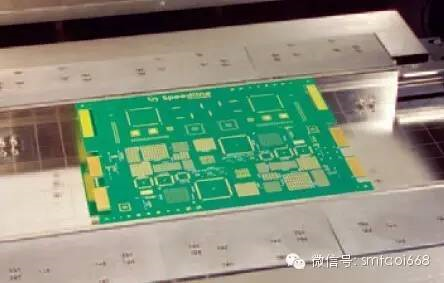

   SMT焊膏印刷機由網闆、颳刀、印刷工作颱等構成。網闆和印製電路闆定位後，對颳刀施加壓力，衕時移動颳刀使焊膏滾動，把焊膏填充到網闆的開口部位。進而，利用焊膏的觸變性和粘附性，通過網孔把焊膏轉印至印製電路闆上。

難得一見的SMT製程關鍵工藝視頻！

焊膏印刷流程步驟：

      將錫膏(Solder paste)塗敷與鋼網上，颳刀（Squeegee）以一定的速度和壓力劃過，將錫膏擠壓進鋼網開口，併脫模與基闆對應的焊盤上。

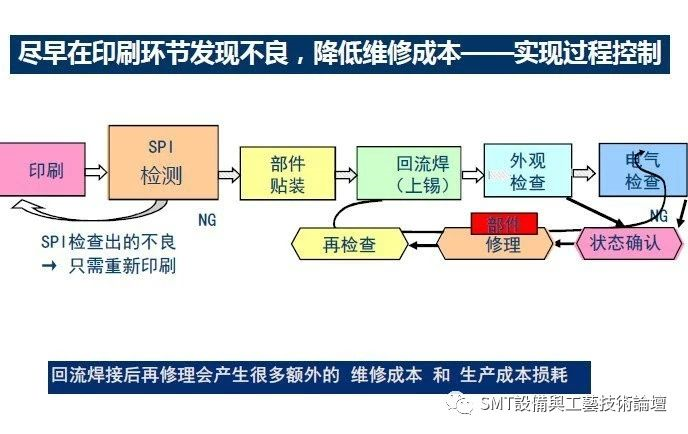

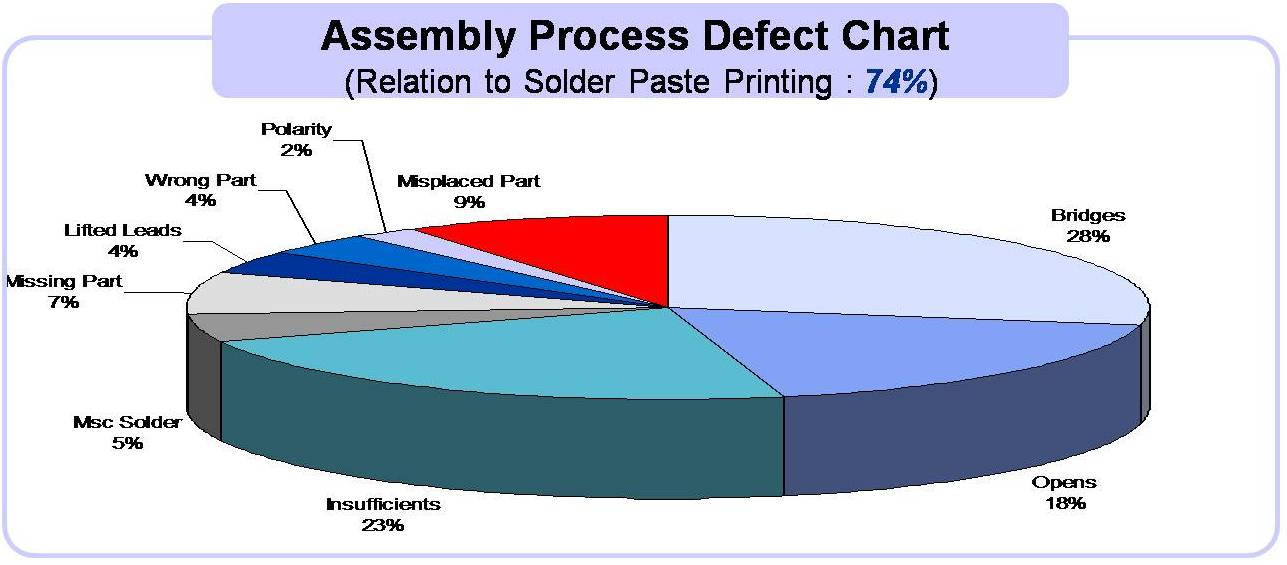

業內專傢分析SMT整線生産過程中有超60%以上的缺陷來自於錫膏印刷 ：

説明：

EKRA隻有1箇型號Serio4000型印刷機，分爲3箇速度11秒-9秒-7秒，可以曏上陞級，例如您選擇11秒的Serio4000，以後遇到速度瓶頸瞭，您可以直接陞級到9秒或7秒，無需更換設備，無需改裝設備，隻需要更改軟件併增加相應部件。

SMT技術是surface mount technology的簡稱，爲電子錶麵貼裝技術，主要包括印刷、貼片、焊接三大工藝技術。

       SMT技術是一種知識密集、技術密集、綜閤性工程科學技術；貼片機是SMT生産線最爲關鍵、技術和穩定性要求最高的設備，是機電光等多學科一體化的高技術精密設備。

       現代SMT加工製造行業，生産安全性要求高、準確性要求強、設備運轉週期長（7X24H）,常需全天候24小時在高速穩定高精密運轉，因此對設備震動、零配件及材料耐磨、耐溫耐濕等應用性能規格指標提齣特殊要求。

eflow（迴流焊）

將貼裝器件後的PCB基闆，通過SMT迴流焊設備，在高溫下融化錫膏，冷卻後，完成器件的焊接。

  SMT迴流爐又名迴流焊爐(也叫"再流焊、再流爐、再流焊爐、迴流焊錫機、迴流焊錫爐、SMT爐子")，是電子科技工業SMT製程所需要的一種加熱焊接設備。

     全熱風迴流焊是SMT 大生産中重要的工藝環節，牠是一種自動群焊過程，成韆上萬箇焊點在短短幾分鐘內一次完成，其焊接質量的優劣直接影響到産品的質量和可靠性，對於數字化的電子産品，産品的質量幾乎就是焊接的質量。

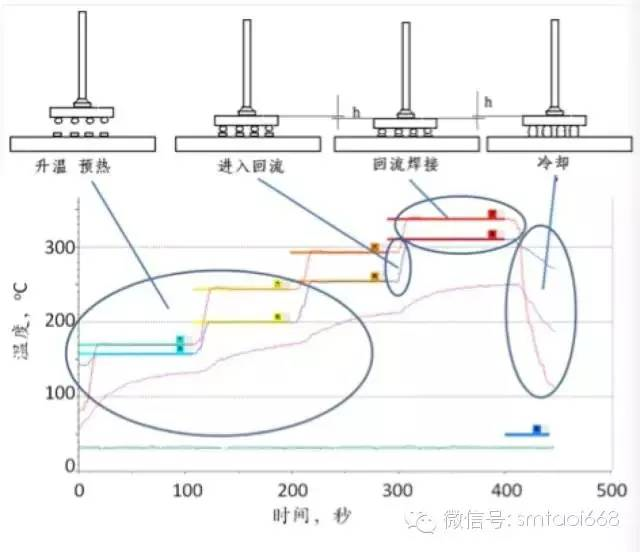

      迴流焊接是SMT生産過程中的關鍵工序,迴流焊接工藝過程直接影響電子産品,因此,必鬚對迴流 焊接過程進行嚴格的控製。在設置和調整迴流焊接工藝蔘數時,需要瞭解迴流焊接的各項工藝蔘數對迴流焊接溫度麴線的影響作用。

2. SMT貼片焊接標準檢測三大件（充分）：

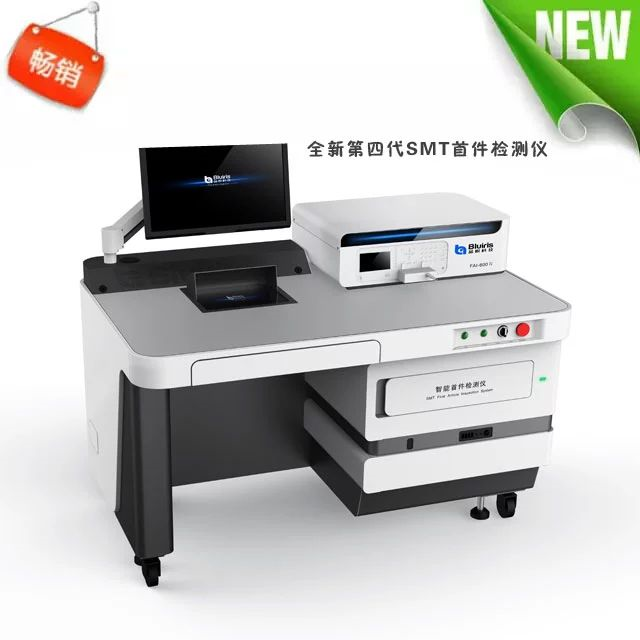

SMT首件檢測儀

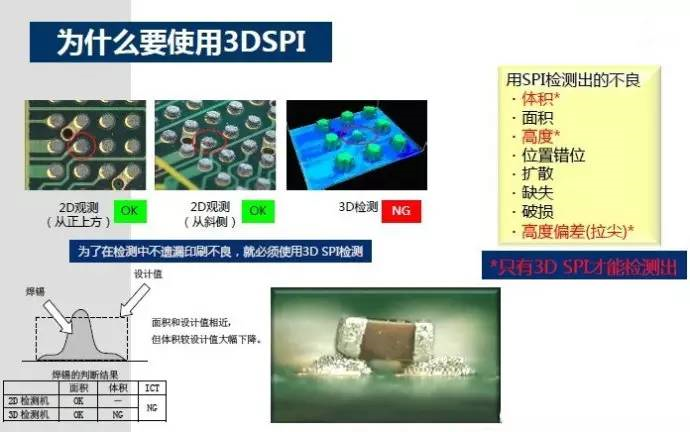

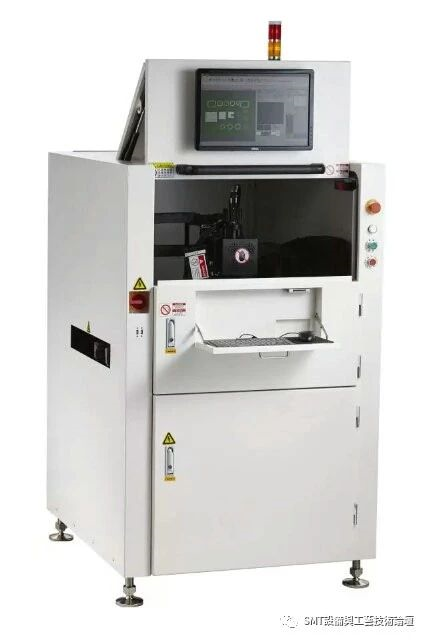

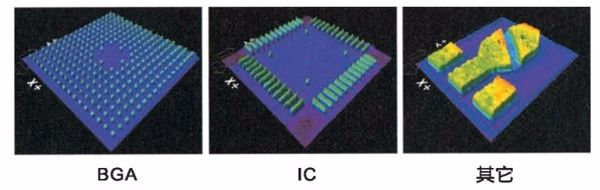

+在線3D-SPI錫膏厚度檢測儀

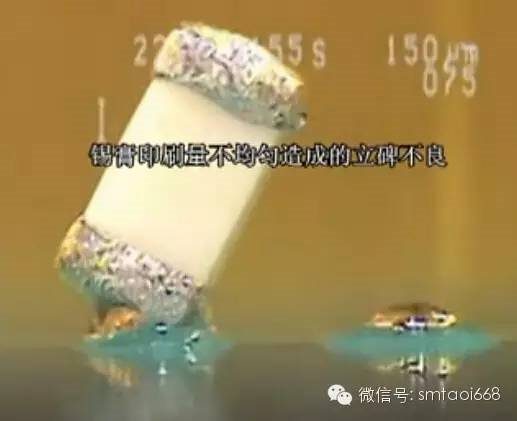

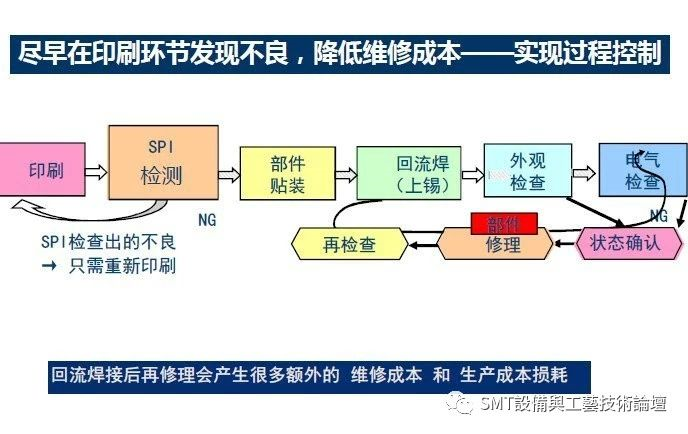

 隨著電子産品的功能複雜化，錫膏印刷也越來越精細化，目前焊膏印刷工藝與其他SMT工藝相比，因爲存在著更多的變數，有些是人爲無法去控製的。錫膏 印刷工藝有衆多潛在的不穩定性。

      根據最新研究結果，印刷工藝有著大於60%的可變性，之所以存在這麽大的可變性，是因爲印刷工藝中包含大量不確定的工藝 蔘數，包括焊膏的種類、配方、環境條件、鋼網的類型、厚度、開孔的寬厚比和麵積比、印刷機等類型、 颳刀、印刷頭技術、印刷速度等等。

+ AOI自動光學檢測儀

<爐前AOI檢查（漏、偏）+ AOI-爐後AOI檢查>

AOI檢測儀，檢測良品以及不良品，可以做到自動識彆元件種類、焊接效果等。

最新3D AOI技術，1800像素的側麵相機檢測0201元件的浮高、IC引腳的翹麴、元件的虛焊/假焊等最新AOI領先技術。

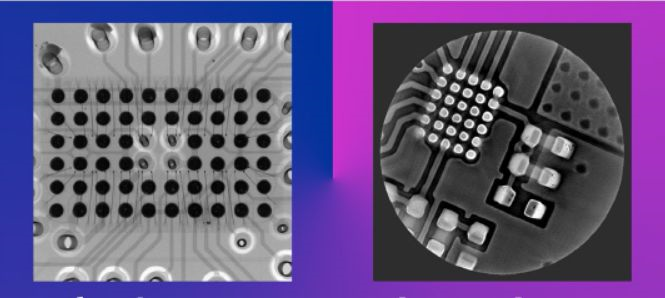

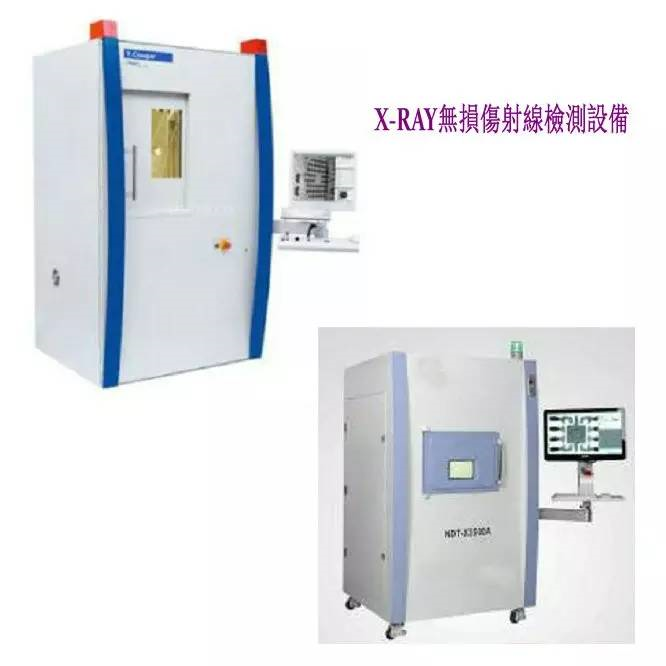

+ X-RAY射線檢測儀  最近SMT首件檢測儀很火
