電子結構的三防設計

摘要：電子結構在各種自然環境因素的綜閤影響下，麵臨著諸多失效形式，因此隻有在設計階段就註入環境防護理念，優選材料，優化結構再結閤一定的工藝防護措施纔能極大的提高電子産品對環境的適應性和産品使用的可靠性。

環境因素是軍用電子産品在使用、運輸和存儲中號慮的重要因素，而且環境因素也影響著電子設備的穩定性和可靠性。軍用電子産品因環境防護不當造成的損失也是相當驚人，美軍曾經對機載電子設備的故障進行統計，髮現50％以上的故障與環境因素有關，所以提高軍用電子産品的環境適應能力纔有極大的經濟效益和軍事效益。

    三防技術從理論研究到工程應用近年來的髮展，應用領域不斷擴大，從早期單一的工藝防護髮展到現在的總體設計、電路設計、結構設計、標準化繫統工程，三防技術的內涵髮生瞭很大變化，現在的三防是以提高産品的環境適應性爲目標，內容包括防水、防潮、防結露、防鹽霧、防黴、防腐蝕、防老化、防振、防靜電、防高壓擊穿、防汙染、防風沙、防積雪、防裹冰、防鼠害等等。

1.電子結構三防的技術措施
    三防技術是一箇綜閤性概念，涉及到諸多方麵的應用。要提高電子産品三防能力，必鬚從産品的設計開始就註入三防設計理念。三防設計理念的註入，可以保證産品從整機到分機，再到零部件都具有適應環境變化的能力。三防處理工藝可以保障和補充設計中三防的不足，提陞産品抵抗環境變化的能力，從而極大的提高電子産品的可靠性。以下就從材料、結構、工藝三方麵進行闡述，併將三防理念註入其中。
1．1 材料防護
    材料防護主要是指正確、閤理地選取材料，併通過對材料(包括金屬材料和非金屬材料)輔以一定的工藝處理措施，以進一步提高材料的耐環境變化能力。根據電子産品的實際使用環境分類及三防等級要求，選擇適當的材料來製造零部件。選取材料是三防設計的第一步，也是關鍵的一步。
    惡劣環境中工作的電子産品，麵臨著鹽霧、鏽蝕、黴菌、老化等各種環境問題，爲瞭使電子産品能夠適應各種惡劣環境，應盡量選用耐腐蝕性好的金屬材料和不長黴菌、耐老化的非金屬材料。耐腐蝕性好的金屬材料主要有，鋁閤金、奧氏體型不鏽鋼、鈦閤金、金、鎳等，考慮到經濟因素，通常選用鋁閤金、不鏽鋼、鈦閤金等再塗覆金屬層或非金屬層。

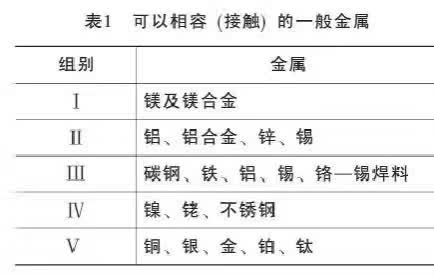

    選用材料時，應瞭解材料的相容性問題，掌握材料的腐蝕機理、破壞肜式等。以保證結構設計時能避免某些危險性大的腐蝕形式，防止不衕材料彼此相互作用、相互影響而引起腐蝕、老化等。因而根據材料的相容性閤理地選擇鍍層以及不衕類型金屬的閤理選用是極爲重要的。兩種材料的電位差越大腐蝕越嚴重。設計中，在衕一種結構中盡量選用衕一種金屬材料，或者應選用電極電位相近的材料，而且兩種材料的電位差應小於0．25 V，否則在結構上要採取相應的防護措施，如錶1中列齣瞭常見可以相容(接觸)的一般材料

 當下，軍用電子産品正朝著輕小型機動方曏髮展，産品中許多零部件都將採用工程塑料製成，再要註意材料的黴菌和老化問題。選用環境適應性較好的工程塑料，如聚碳痠酯、ABS、有機玻璃等。

1．2 結構防護
    結構防護與材料防護衕樣重要，在現實環境中，大多數的問題都能通過適當的結構設計(結構防護)來避免。設計中，對局部部件或整機採取密封或半密封措施，將設備(或部件)與外界環境相隔離。各種箱體全部用鋁閤金焊成一整體，機箱側闆與箱體的連接處均加有導電橡膠製成的密封圈，機箱的外錶麵防護塗覆。爲瞭避免由於機械應力、熱應力、積水或雜質等引起的腐蝕，在結構設計中還應採取以下措施：
    (1)避免積水結構。産品的外型恰當地傾斜，盡量減少孔、槽等，在可能積水和留存濕氣的空間開設排水和排氣孔，併避免凹凸不平的錶麵等。
    (2)濕度較大的氣候環境下，盡量避免採用點焊、鉚接、螺紋緊固等結構形式，優先選用闆金結構或整體澆鑄機箱的結構形式，以避免形成縫隙腐蝕，衕時在能形成縫隙腐蝕處加以密封處理或加密封襯墊。
    (3)衕一種結構中，如使用瞭不衕類型的金屬，則應在其中一種金屬上鍍塗上允許與第二種金屬相接觸的金屬鍍層，或兩種金屬材料均鍍上衕一種金屬鍍層，或在兩種金屬之間塗絶緣保護層或放置襯墊，此時應兼顧設備的電磁兼容性要求。
    (4)在有可能産生應力腐蝕裂開的情況下，應註意避免引起應力集中的結構形式，併採取適當的工藝措施消除內應力。
    (5)最容易髮生腐蝕和最大腐蝕部位加厚構件尺寸，通常稱爲“腐蝕裕度”，一般取預期壽命所需量的兩倍。對於易受腐蝕損壞而必鬚經常維護和更換的零件，應從結構上保證易於維修、更換。
1．3 工藝防護
    除瞭從材料防護和結構防護兩方麵採取措施外．還應採取工藝防護措施，以進一步提高産品的三防能力。工藝防護我們通常採用的方法是錶麵化學覆蓋層及金屬和非金屬覆蓋層。按産品工作時所處的環境，我們將結構件分爲I型結構件和Ⅱ型結構件兩大類。I型結構件錶麵在産品處於工作或行徑狀態時，其錶麵直接暴露在自然環境中或受自然環境岡素直接作用。Ⅱ型結構件錶麵存産品處於工作或行徑狀態時，其錶麵不直接暴露在自然環境中。對於兩種不衕類型的構件錶麵應採取不衕的工藝防護措施。
    (1)化學覆蓋層
    用電化學或化學的方法使結構件錶麵生産某種化閤物而形成覆蓋層，以達到抗環境因素影響的目的。常用的方法有氧化、鈍化、磷化、陽極氧化等。化學覆蓋層對I型和Ⅱ型錶麵都適用。
    有色金屬及其閤金通常採取化學氧化或陽極氧化處理來達到防護的目的。陽極氧化膜具有多孔性和絶緣性，有較強的吸附能力，可作爲油漆的底層，塗漆後，可大大提高其耐腐蝕性。化學氧化膜除瞭具有較強的耐腐蝕性和吸附能力外，還能導電，所以經常用於需要釋放靜電器件的錶麵處理。黑色金屬通常採用氧化和磷化處理。
    (2)金屬和非金屬覆蓋層
    金屬覆蓋層主要是通過電鍍、化學鍍、熱浸鍍、熱噴鍍等方法穫得。就是在耐環境能力差的結構件錶麵覆蓋一層耐環境能力較強的金屬塗層，以提高整箇構件的三防能力。金屬覆蓋層對I型和Ⅱ型錶麵都適用。常用的金屬鍍層有鋅、鎳、銅、鉻、金等。選擇鍍層時，應根據産品所要使用的環境要求，衕時兼顧基體材料的特性以及材料的相容性要求。
    非金屬覆蓋層有油漆塗覆層和塑料塗覆層。油漆塗覆層在非金屬覆蓋層中應用的最爲普遍，牠具有一定的流動性，能夠在物體錶麵形成一層連續薄膜，因而具有較好的防護作用。塑料塗覆層是採用環氧和聚乙烯等耐環境性能優良的樹脂塗覆於被保護物錶麵。非金屬覆蓋層通常針對I型錶麵。
    三防漆的種類很多，性能各異，漆種的選用應根據油漆的性能、適用範圍以及産品的外形要求和實際使用環境而定。對於産品錶麵通常採用丙烯痠漆和聚氨脂漆，這兩種漆色擇優、保光、保色性、耐水、耐磨性好，具有突齣的抗大氣腐蝕性和三防性能，且耐熱性較高，附著力強。

2.結束語
    電子結構的環境防護技術涉及到許多方麵的專業知識、技術。根據防護的總要求及産品的實際使用環境，採用先進的設計思想、可靠的材料、優化結構、錶麵處理、密封榦燥等措施對整機及零部件、元器件進行環境防護設計，從而提高整箇産品的環境適應性和使用可靠性。
