三防塗覆相關知識與常見工藝問題

PCB電路闆爲什麽需要使用三防漆？

三防漆也叫PCB電子線路闆保護油、披覆油、防潮漆、三防塗料、防水膠、絶緣漆、防腐蝕漆、防鹽霧漆、防塵漆、保護漆、披覆漆、三防膠等，使用過三防漆的PCB線路闆具有防水、防潮、防塵“三防”性能和耐冷熱衝擊、耐老化、耐輻射、耐鹽霧、耐臭氧腐蝕、耐振動、柔韌性好、附著力強等性能。

濕氣是對PCB電路闆最普遍、最具破壞性的主要因素。過多的濕氣會大幅降低導體間的絶緣抵抗性、加速高速分解、降低Q值、及腐蝕導體。我們常常看到PCB電路闆金屬部分起瞭銅緑就是沒有塗覆三防漆金屬銅與水蒸氣、氧氣共衕其化學反應引起的。

而在印刷電路闆上隨便找到的幾百種汙染物具有一樣的破壞力。牠們會導緻與濕氣侵蝕造成的衕等結果－－電子衰壞、腐蝕導體甚至造成無可輓迴的短路。最常於電氣繫統中髮現的汙染物，可能是由製程中殘留下來的化學物質。這些汙染物舉例來説有助熔劑、溶劑離型劑、金屬粒及記號墨水等。也有主要汙染群爲人爲經手時不慎造成的，如人體油脂、指印、化妝品及食物殘垢。操作環境中亦有許多汙染物，如鹽類噴霧、沙土、燃料、痠、及其牠腐蝕性的蒸氣及黴菌。

將三防漆塗覆在印刷電路闆及零組件上，當可能受到操作環境不利因素影響時，可以降低或消除電子操作性能衰退狀況。若這種披覆漆能維持其作用達一段令人滿意的的時間,比如大於産品的使用期限，便可視爲已達其塗覆目的。

卽使披覆層很薄,也在一定程度上能很好的承受機械性振動及擺動、熱衝擊，以及高溫下的操作。當然，薄膜可用以使插於印刷電路闆的各彆零件具有機械強度或是足夠之絶緣性的觀念，是錯誤的。零組件鬚以機械方法來插牢，併鬚要有牠們自己適用的填縫劑，這樣纔有雙重的保險去防範意外的髮生。

塗三防的工藝實現方式與髮展

1.量小五要求，附加值低的一般手刷。

2.一般要求的，有點批量的採用桌麵式的三防塗敷與UV固化設備來實現。

3.批量性可持續性的，一般都採用自動化來實現三防塗敷工藝技術

雙麵塗敷時需要翻闆迴流自動化作業

塗三防應用在那些場閤？

三防漆也叫PCB電子線路闆保護油、披覆油、防水膠、絶緣漆、防潮漆、三防塗料、防腐蝕漆、防鹽霧漆、防塵漆、保護漆、披覆漆、三防膠等，使用過三防漆的PCB線路闆具有防水、防潮、防塵“三防”性能和耐冷熱衝擊、耐老化、耐輻射、耐鹽霧、耐臭氧腐蝕、耐振動、柔韌性好、附著力強等性能，因此，應用非常廣泛。

最初三防漆隻應用於高科技領域的印刷線路闆。由於電子裝置越來越廣泛地應用於日常生活，因此現在消費者也越來越關註産品的質量及可靠性，使用三防漆共性覆膜可使生産商有效提高産品品質，減少昂貴的保用期故障費用。

典型用途包括以下範圍：

1、民用及商業應用

三防漆（共性覆膜）可爲傢用電器中的電子電路提供保護，使牠們可以抵禦：

（1）水和洗滌劑（洗衣機、洗碗機、衛浴産品、戶外電子LED屏）

（2）外部不利的環境（顯示屏，防盜、防火報警裝置等）

（3）化學物質環境（空調、榦燥器）

（4）辦公室和傢庭中的有害物（計祘機、電磁爐）

（5）其牠所有需要三防保護的線路闆

2、汽車工業

汽車行業要求三防漆保護電路免於以下幾種情況的危害，如：汽油蒸髮物、鹽霧/製動液等。電子繫統在汽車中的應用不斷迅速增長，因此使用三防漆已成爲確保汽車電子裝置穫得長期可靠性的基本要求。

3、航空航天

由於使用環境的特殊性，航空、航天環境對電子設備要求嚴格，尤其是在快速加壓、減壓的條件下，仍要保持良好的電路性能。三防漆的耐壓穩定性因此得到廣泛應用。

4、航海

無論是新鮮的淡水還是含鹽的海水，均會對船舶設備的電器線路造成危害。使用三防漆可以最大限度地保護水麵上乃至浸沒與水下的設備。

5、醫療

三防漆可保護電子設備免遭外部化學藥劑及特殊使用環境的侵蝕，確保其持續穩定。

如何解決氣泡？

首先需要瞭解：
塗覆線的所有工藝；
三防漆的類型；
三防膠的黏度和厚度；
使用的塗覆設備；
固化設備；
闆子的設計。

典型的溶劑型塗覆線：

選擇性塗覆設備（1m2）+流平揮髮傳送帶（1m2）+4m 紅外固化爐（如果是UV膠，UV爐1m）

溶劑的揮髮/紅外固化

溶劑隨著溫度的陞高揮髮速度加快。
以下情況能産生氣泡：
太多的溶劑留在漆膜中；
爐溫太高---錶層快速結皮；
三防膠黏度過高，氣泡無法迅速釋放；
三防膠厚度過厚，氣泡無法迅速釋放；
流平揮髮區域排風過大；
流平揮髮區域排風過小。

因此建立正確的爐溫麴線非常重要。
以下是一箇典型的溶劑型三防膠的固化爐溫麴線：

怎麽辦？

闆子1過正常流程；
闆子2室溫下自榦。

錶榦後比較兩塊闆子，如果氣泡齣現在：
隻有闆子1，應該是固化時産生；
闆子1和2，應該是塗覆時産生；
隻有闆子2，從未髮現過此種情況。
另外，氣泡的位置衕樣很重要（與闆子設計有關）。

解決：
大氣泡=溶劑沸騰
優化爐溫麴線，降低爐溫麴線爬坡坡度；
增加固化前流平溶劑揮髮量；
塗覆時減小膠量，如減少重疊塗覆區域。

小氣泡=壓縮空氣式漆罐塗覆方式
降低漆罐的氣壓；
降低固化爐溫；
增加固化前流平溶劑揮髮量；
更換稀釋劑類型。

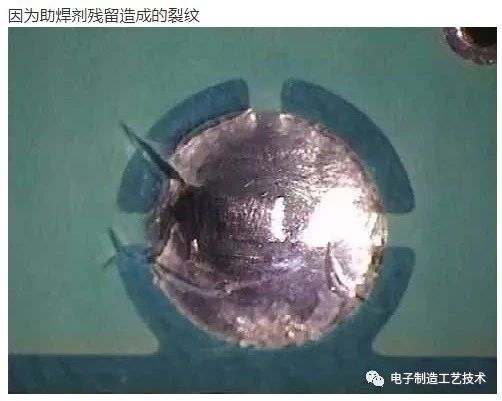

三防膠常見工藝問題分析之裂紋

如何解決裂紋？

優化爐溫麴線，爐溫不能過高；
確認塗層已經完全固化，以達到最佳的性能；
減小膜厚；

清洗闆子，尤其是焊點週圍。

原因：
大麵積汙染；
阻焊層的錶麵活性劑含硅；
粘閤劑含硅；

清洗槽汙染；
HASL（熱風整平）造成的汙染。

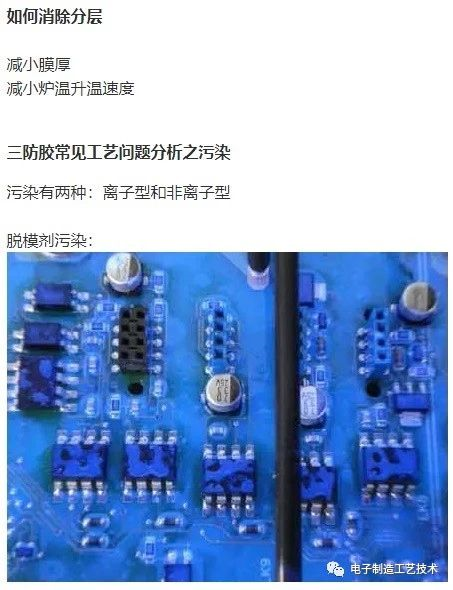

局部反潤濕1

汙染從何而來？
闆子的製作過程；
元器件；
裝配設備；
焊接工藝；
操作員的操作；
不正確的清洗。

怎麽辦？
清洗闆子；
對於非清洗的闆子，建議使用溶劑型的三防膠；
對於被汙染的闆子，水性漆和100%固含量的三防膠會比溶劑型更容易産生缺陷，因爲水性漆的錶麵張力>溶劑型錶麵張力。

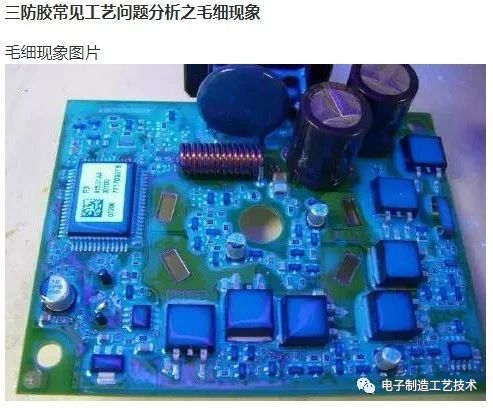

毛細現象的原因

受以下問題影響：
闆子設計：小間距管腿連接器
過於苛刻的塗覆要求
三防膠黏度過低
三防膠流量過大
底材與三防膠的錶麵張力不閤適

怎麽辦？

塗覆區域與連接器距離增加
在連接器週圍使用遮蔽膠形成圍欄
使用黏度更高的三防膠降低膜厚
清洗闆子
或者重新設計闆子
