PCBA工艺流程有哪些

2020-10-23 21:16:00
青岛smt贴片加工,pcba代加工
转贴
11205
摘要:简单来说,什么是PCB?  PCB=printed circuit board;中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

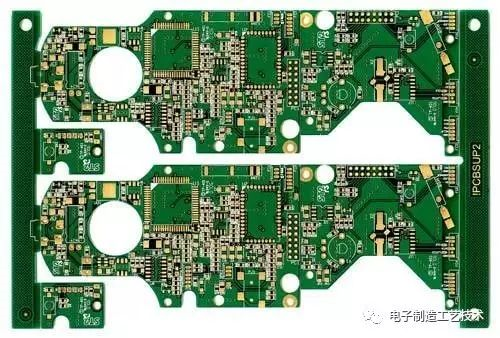

简单来说, 什么是 PCB ?

PCB=printed circuit board;中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子 元器件 的支撑体,是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

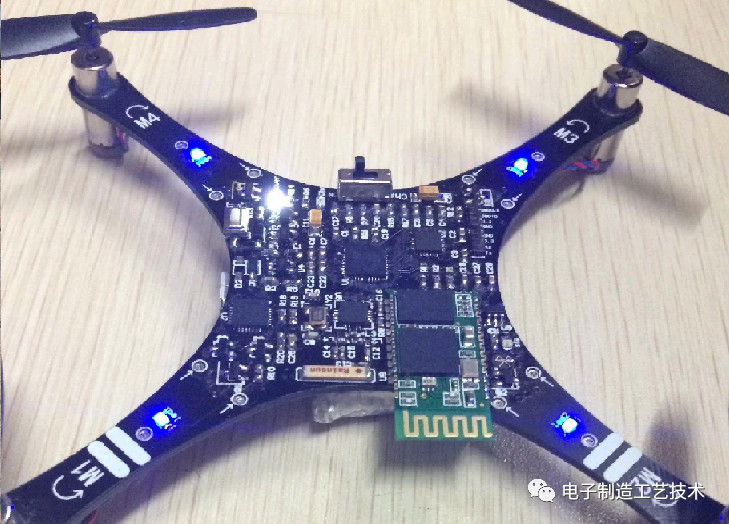

什么是PCBA?
PCBA=assembly of PCB。将各种电子器件通过表面封装工艺组装在线路板上。接下来是box assembly,即将组装好的PCB同外壳等组装起来,形成成品。也就是说PCB空板经过 SMT 上件,再经过DIP插件的整个制程,简称PCBA。这是国内常用的一种写法,而在欧美的标准写法是PCB'A,是加了斜点的。PCBA,就是贴了片的PCB。

PCB与PCBA有什么区别?

PCB指的是线路板,而PCBA指的是线路板插件组装,SMT制程。
一种是成品板一种是裸板
PCB(Printed Circuit Board)称为”印刷电路板”,由环氧玻璃树脂材料制成,按其信号 层数的不同分为4、6、8层板,以4、6层板最为常见。芯片 等贴片元件就贴在PCB上。  PCBA可能理解为成品线路板,也就线路板上的工序都完成了后才能算PCBA。
PCBA=Printed Cirruit Board +Assembly。
也就是说PCB空板经过SMT上件,再经过DIP插件的整个制程,简称PCBA。
PCB(Printed Circuie Board)印制线路板的简称,通常把在绝缘材上,按预定设计,制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。而在绝缘基材上提供元器件之间电气连接的导电图形,称为印制线路。这样就把印制电路或印制线路的成品板称为印制线路板,亦称为印制板或印制电路板。

PCBA

制程就是SMT加工制程与DIP加工制程的结合,根据不同生产技术的要求,可以分为单面SMT贴装制程,单面DIP插装制程,单面混装制程,单面贴装和插装混合制程,双面SMT贴装制程和双面混装制程等等。

PCBA工艺流程图单面SMT贴装单面DIP插装单面混装单面贴装和插装混合双面SMT贴装双面混装

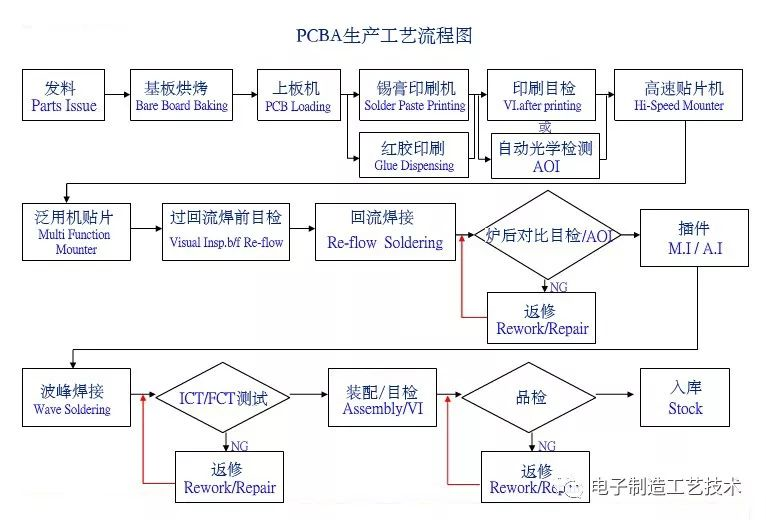

PCBA制程涉及载板、印刷、贴片、回流焊、插件、波峰焊、测试及品检等过程,详见如下PCBA工艺流程图


PCBA工艺流程图

不同类型的PCB板,其工艺制程有较多不同,下面就各种情况详细阐述其区别。

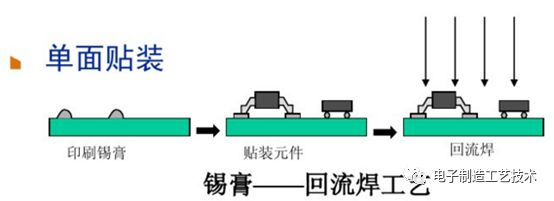

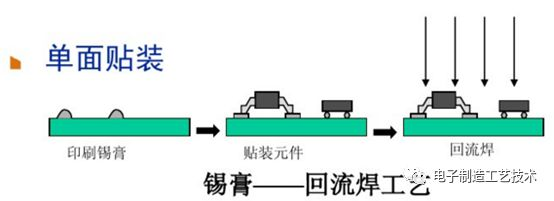

1、单面SMT贴装

   将焊膏添加到组件垫,PCB裸板的锡膏印刷完成之后,经过回流焊贴装其相关电子元器件,然后进行回流焊焊接。

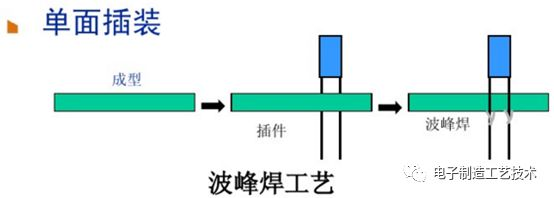

2、单面DIP插装

    需要进行插件的PCB板经生产线工人插装电子元器件之后过波峰焊,焊接固定之后剪脚洗板即可。但是波峰焊生产效率较低

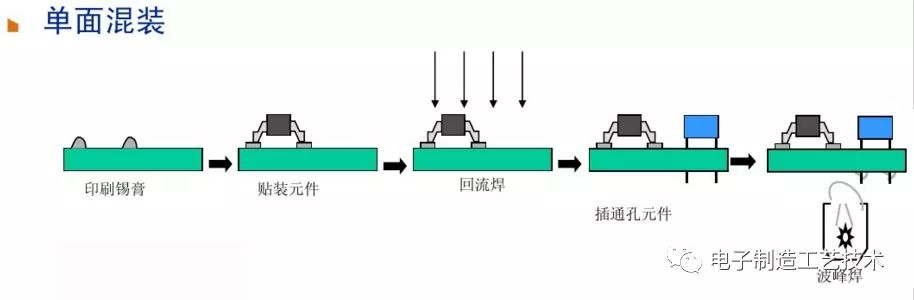

3、单面混装

   PCB板进行锡膏印刷,贴装电子元器件后经回流焊焊接固定,质检完成之后进行DIP插装,然后进行波峰焊焊接或是手工焊接,如果通孔元器件较少,建议采用手工焊接。

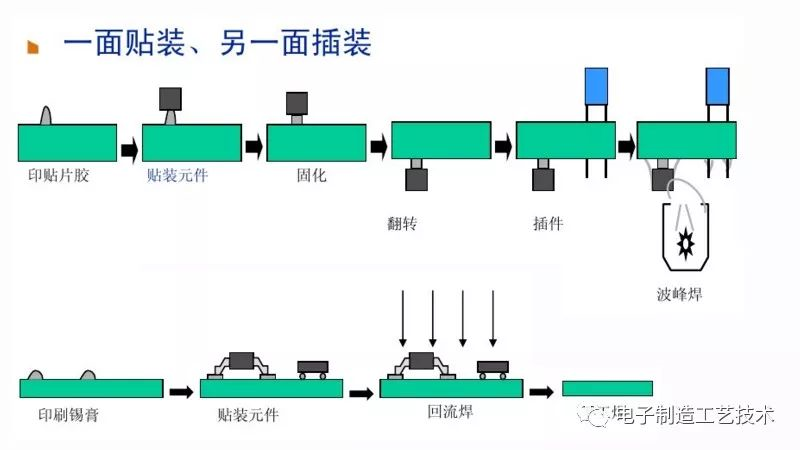

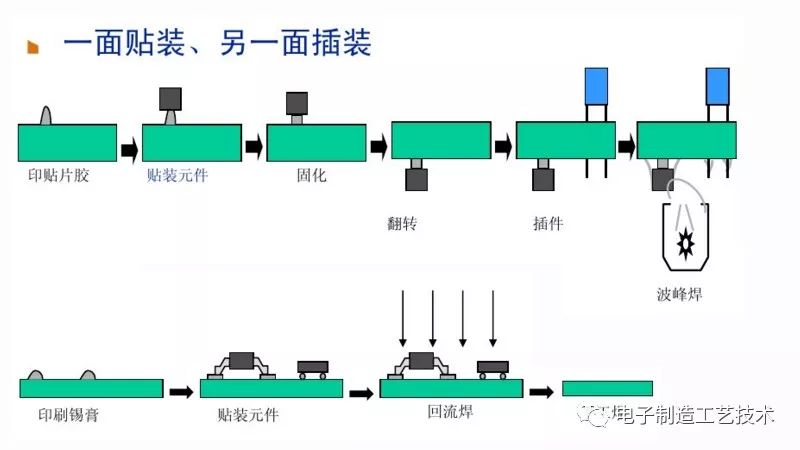

4、单面贴装和插装混合

   有些PCB板是双面板,一面贴装,另一面进行插装。贴装和插装的工艺流程跟单面加工是一样的,但PCB板过回流焊和波峰焊需要使用治具。

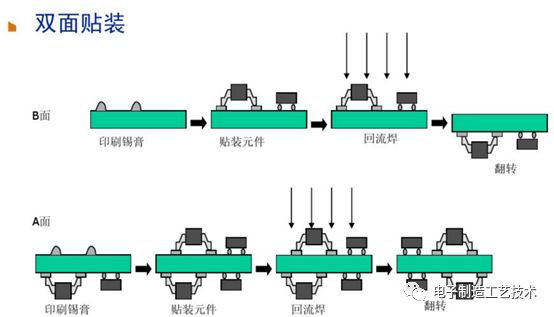

5、双面SMT贴装

   某些PCB板设计工程师为了保证PCB板的美观性和功能性,会采用双面贴装的方式。其中A面布置IC元器件,B面贴装片式元器件。充分利用PCB板空间,实现PCB板面积最小化。

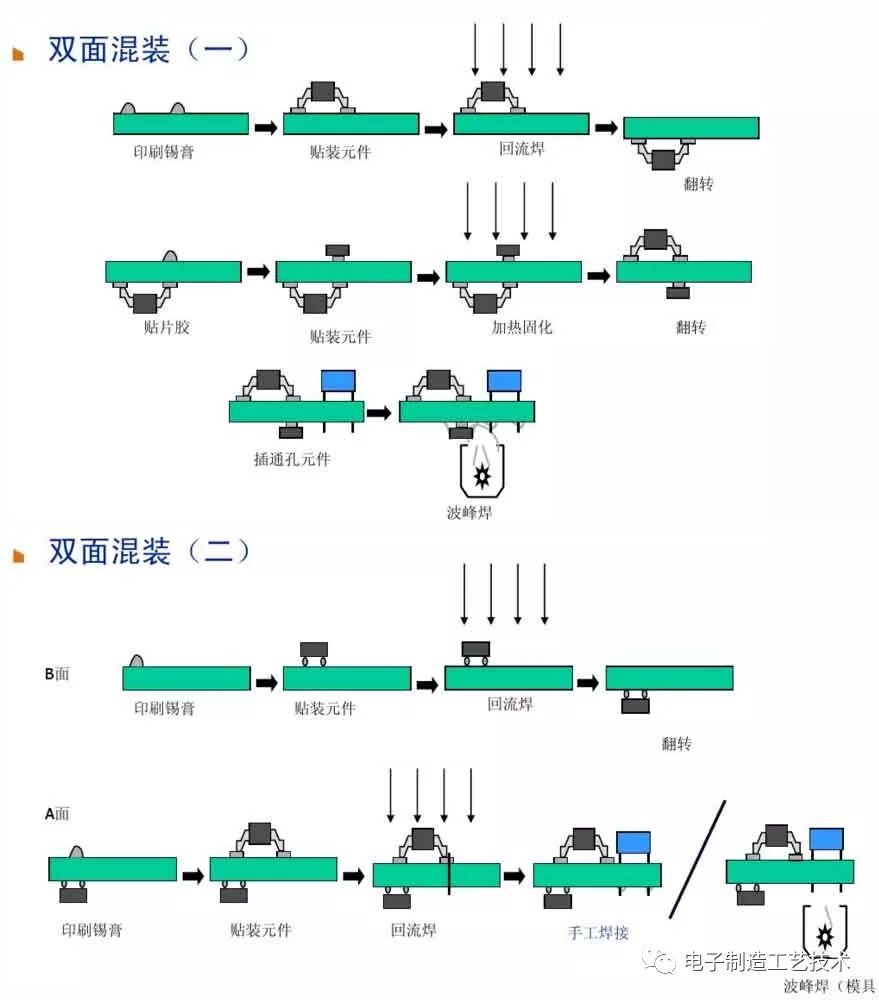

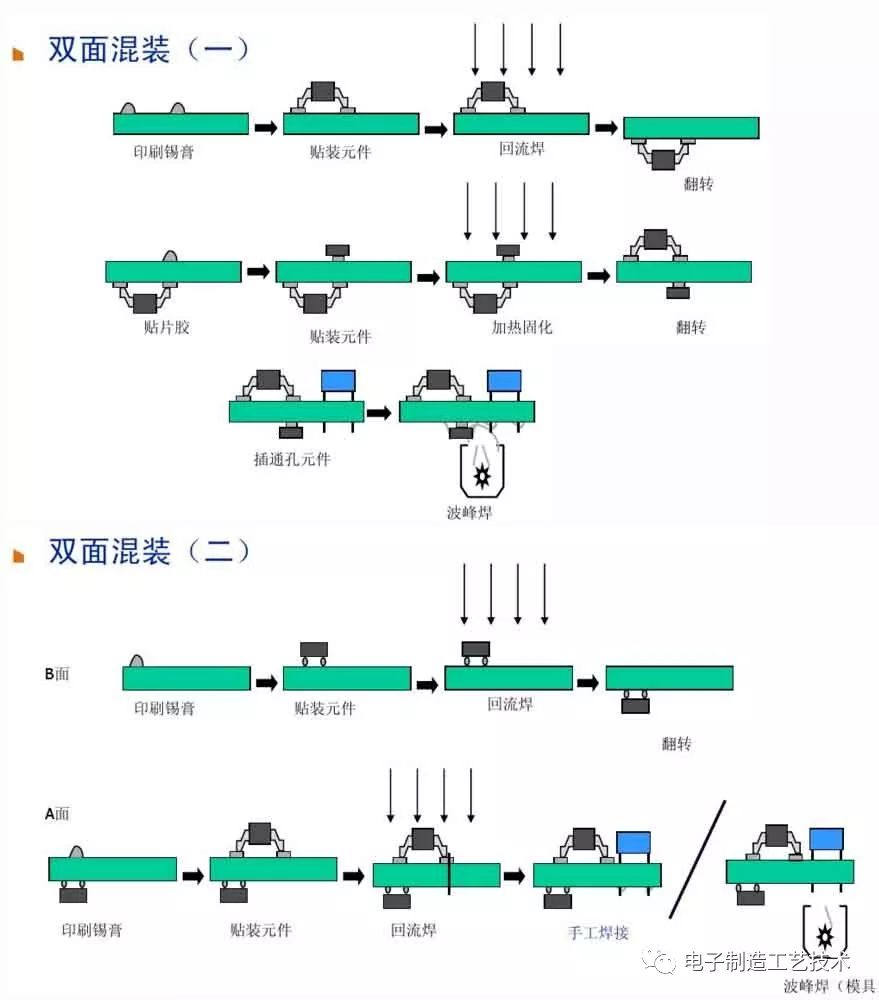

6、双面混装

双面混装有以下两种方式,第一种方式PCBA组装三次加热,效率较低,且使用红胶工艺波峰焊焊接合格率较低不建议采用。第二种方式适用于双面SMD元件较多,THT元件很少的      情况,建议采用手工焊。若THT元件较多的情况,建议采用波峰焊。


以上仅是简化了印刷电路板的PCBA组装工艺,以图文的方式展示其制程。但是随着PCBA组装工艺和生产工艺逐渐被优化,其不合格率也不断降低,保证生产高质量的成品。以上所述的所有电子元器件的焊点质量决定了PCBA板的质量。因此,相关电子厂商在寻求PCBA组装加工厂商时,最好需求经验丰富和加工设备水平较高的。
