一文了解光通讯光模块知识
- 2019-08-26 14:03:00
- 青岛smt贴片加工,pcba代加工 转贴
- 15959

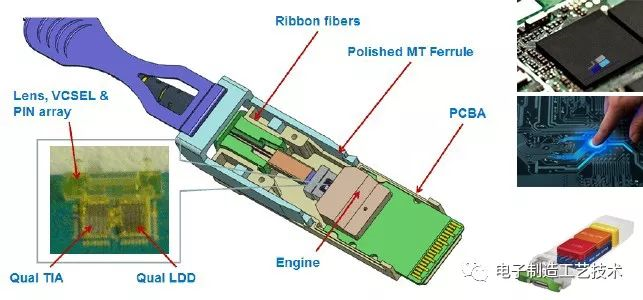

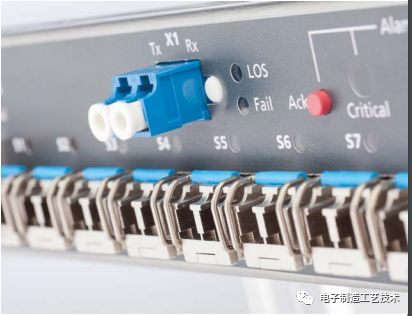

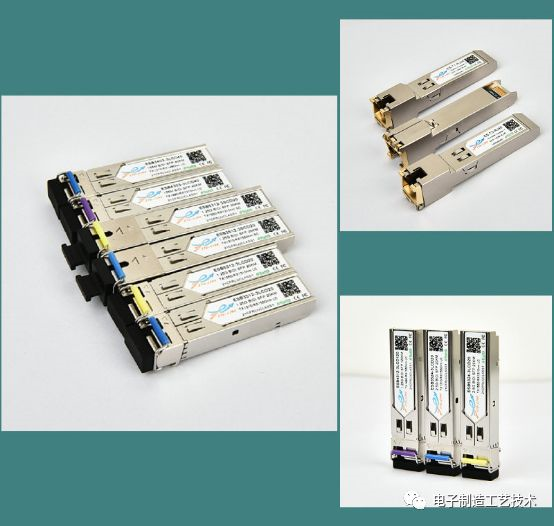

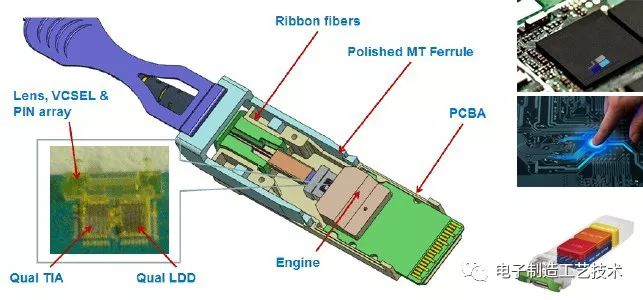

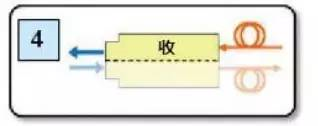

光模块简称光收发模块,用于在光纤网络和普通超五类网线之间的数模转换。也就是把光通信的数字信号转换为网线承载的模拟信号,相当于一种编码解码设备。有单模单纤与单模多纤、多模多纤等区别,具体表现在传输距离方面,单模光纤的传输距离最长可达20公里,多模光纤大概只有1-2公里,两种收发器不能互相混用,必须成对使用,否则信号无法接通。

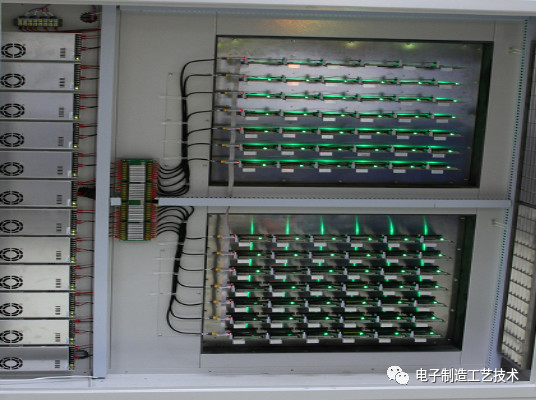

目前,国内企业在光通信产 品的参数测试过程中主要使用国内外的先进测试设备,各种测试仪器之间大多是孤立存在,且用手动调试仪器控制面板上的各种旋钮、按钮和人眼观看仪器上的波形 或数据,这样不仅测试过程操作繁杂、容易出错,而且测试效率非常低,因此提高效率、降低成本、实现光通信模块测试自动化成为提高光电企业市场竞争力的关键 之一。
光模块最基本几个的测试参数:
一个光模块的成品,看似简单。其实生产一个产品,是需要经过多道的检测的。在测试中,有几个参数是非常重要的,只有这些参数符合相关标准,才能使光模块性能最佳。您知道是哪几个测试参数吗?现在让我们细细道来吧!
发射光功率指发射端的光强度,以dBm为单位,是影响传输距离的重要参数。

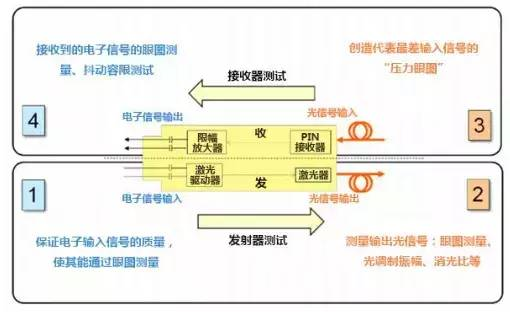

测试时,需要注意发射器输出波形的波长和形状,以及接收器的抖动容限和带宽,测试发射器时,需要注意以下两点:

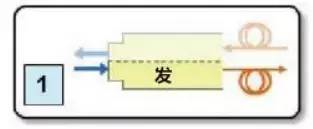

1、用来测试发射器的输入信号的质量必须足够好。此外,还必须通过抖动测量和眼图测量来确认电气测量的质量。眼图测量是检查发射器输出波形的常见方法,因为眼图包含了丰富的信息,能够反映出发射器的整体性能。
1.发射光功率

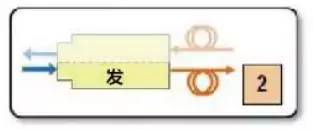

2、发射器的输出光信号必须用眼图测试、光调制振幅和消光比等光学质量指标来测量。
2.接收灵敏度
接收灵敏度指可以探测到的光强度,以dBm为单位。一般情况下,速率越高接收灵敏度越差,即最小接收光功率越大,对于光模块接收端器件的要求也越高。
测试接收器时,同样需要注意以下两点:
1、与测试发射器不同的是,测试接收器时,光信号的质量必须足够差,因此,必须创造出一种代表最差信号的光压力眼图,这种最差的光信号必须通过抖动测量和光功率测试来进行校准。

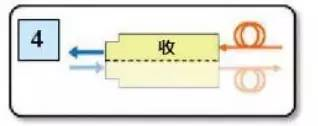

2、最后,需要测试接收器的电子输出信号,这种测试主要有三个种类:眼图测试,这样能保证眼图的“眼睛”处于张开状态。眼图测试通常由误码率的深度实现抖动测试,测试不同类型的抖动抖动跟踪和容限,测试内部时钟恢复电路对抖动的跟踪情况。
3.偏置电流
为了使激光器LD高速开关正常工作,必须对它加上略大于阈值电流ITH的直流偏置电流IBIAS,直接用BIAS表示。BIAS过大会加速器件的老化,BIAS太小激光器无法正常工作。
4.消光比
信号逻辑为1时的光功率与为0时的光功率的大小之比,单位为dB。消光比和光功率成反比关系,在调试过程中会发现把光功率调大消光比会变小,反之把光功率调小消光比会变大。
在一定的传输速率下,维持一定的误码率时的最大输入光功率。当接收光功率大于饱和光功率的时候同样会导致误码产生。因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
光模块工作温度分两种。商业级:0~70℃,工业级:-40~85℃。
5.饱和光功率
6.工作温度
