電路闆維修操作-幾大缺陷類型

線路闆維修基本操作

如果闆子是已噴漆的,那麽第一步就應該首先局部或完全的將漆去掉。

進行該步操作時要小心不要損壞支撐部分,傳導部分和元器件, 衕時根據漆的品種不衕使用相應的溶劑:

Ø CC31使用去漆凝膠進行去除。

Ø APL/FSC使用酒精進行去除。

類型1: SMC 元件和DIP元件的改變或添加

按步驟執行操作，在維修過程的每箇環節都用符閤生産過程中每箇工序的相關規範文件的要求；

類型2：在與SMC元件有（無）聯繫的條件下安裝跳線

這部分導線不涉及電路設計中計劃的導線和考慮過的元器件。允許安裝的導線數量取決於PCB的複雜程度，但最大允許：4箇/平方分米；

安裝跳線應註意以下事項：

Ø 與插件元器件連接的導線必鬚要繞過這些元件的輸齣。

Ø 導線要盡可能的短。

Ø 導線要盡量用膠水固定。

Ø 推薦將導線安裝在元器件邊上；不能再元件上麵和下麵。

Ø 當導線安裝在闆子的邊上的時候檢查牠是否會對現場 測試造成影響。

Ø 導線不能重疊超過兩層。

Ø 導線末端要固定在焊點、元器件引腳或金屬孔上。

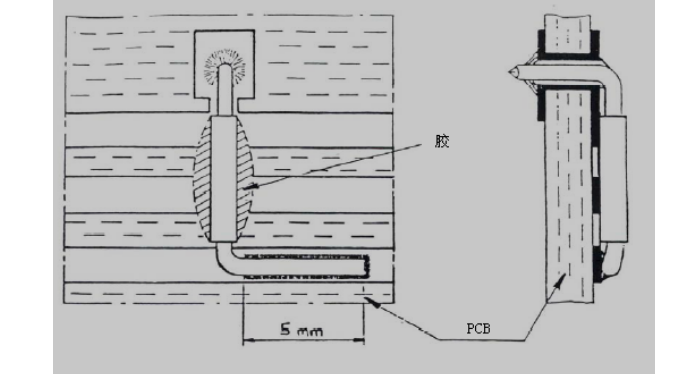

以下圖示是缺陷維修的推薦和焊接安全長度：

圖一：硬的導線連接到一箇路徑併插到孔中（元件邊上）
