印刷胶

必需条件和限制条件

★在2ºC到10ºC的条件下，管装胶乐泰3609最长可存储6个月；

★开封后，管装胶的使用期限是15天；

★新胶在使用之前要在室温（+20ºC，45%RH）的环境中放置2个小时作为稳定时间；

如果印刷胶的线路上有一点小的缺陷可以用点胶机手工补胶 ；印刷胶的管制标签：

判断标准

在丝网印刷板上检查胶涂的均匀度。检查时用10倍的放大镜。

1 每个元件上有一个胶点,存在下面四种情况属于缺陷：

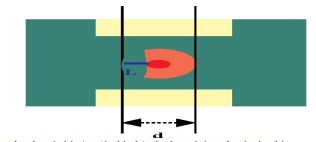

1.1  胶量不足

不可接受：焊点上没有点胶的部分的长度超过焊点直径的1/3(L>1/3d)

1.2  胶点高度缺陷

不可接受：胶点的高度小于胶点直径的1/2（H<1/2D）或大于胶点的直径(H>D)

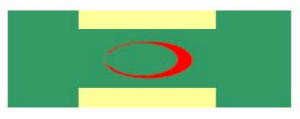

1.3  环形胶点代替了实心胶点

不可接受：如果胶被点成环形就是不可接受的

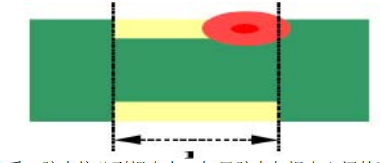

 1.4  没有在正确的位置点胶

不可接受：胶点偏移到焊盘上，如果胶点与焊盘之间的距离小于0.25mm

2 每个元件上有多个胶点

存在以下四种缺陷就是不可接受的

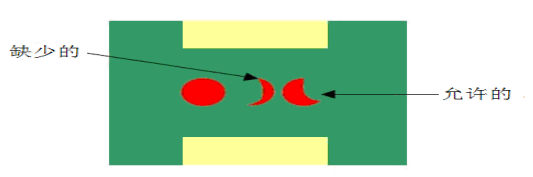

2.1 胶量不足

不可接受：如果印刷的胶点不足50%就认为这个胶点缺少胶量的

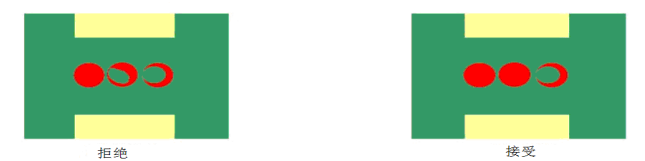

2.2  环形胶点代替实心胶点

不可接受：如果有环形胶点，然后其他胶点的情况属于上图中不可接受的情形中的胶点的情况，那么这个环形胶点就认为是不可接受的。

2.3  胶印刷后在PCB板上被破坏

胶没有固化，受影响的元件数小于总元件数的10%：

★用酒精和棉棒清洗该区域

★用手或点胶机重新点胶

胶已经固化，受影响的元件数小于总元件数的10%。

★焊盘上没有胶，或胶的表面不大于20%，否则的话这块板子将被报废。

★用未焊开的编织物和平头烙铁清除固化的胶。

★手工或用点胶机重新点胶。

安装好元件后将板子放到回流炉中使胶固化
