电路板喷漆防护规范-喷漆流程的要求规定和限制条件

2022-10-20 14:18:00
青岛smt贴片加工,pcba代加工
转贴
2902

喷漆流程的要求规定和限制条件

1 涂层条件

漆必须在以下条件中应用 :

·  环境温度在 +20度和 +30度之间

·  相对湿度 30%到70%

·  这些参数应在喷漆室预先设定好 .

漆只适用在干燥和无污染区 . 如有污染,用干刷清洁电路板或者另外用酒精. 所用的刷子不能产生静电释放,那样会对电子元件造成ESD伤害。

如有必要可用气压枪进行烘干 ,在这种情况下,用压缩空气(非油性的气体)进行干燥.

2 批量来料检查

2.1  配送记录

无论什么情况下,每批漆料的接收必须有运送记录记载 (罐装或者喷雾容器)

2.2 执行

取三个电路板进行典型使用标准用于来料检查 . 尽可能的使用报废的PCBA.

三个电路板的使用必须在记录中进行描述。

每批新漆,必须进行样本抽样检查。

漆的样本必须在在实际使用条件抽取。

喷漆保护执行后, 3个测试板按照标准系列板处理条件进行烘干。

烘干时间至少 24小时,需在使用环境下进行。

2.3 流程确认

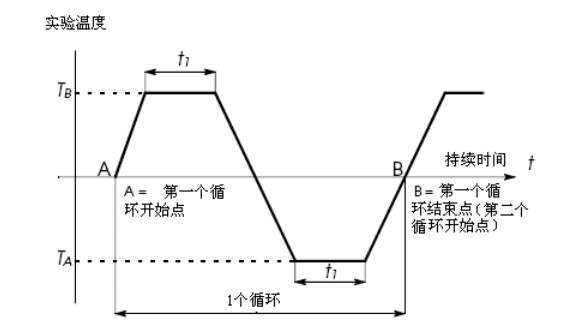

        当在 24小时后完全烘干时,3个测试板必须经过系列快速高低温测试。温度箱的斜率必须达等于或大于5度每分钟.


执行 100个完全周期快速高低温测试。

温度:TA = -25°C ± 3°C  (最低温度)

      TB = +25°C ± 3°C  (最高温度)

周期计算: 100个完全周期始于热级,止于冷级。

测试总的持续时间:大约 5天

保持时间: 15分钟,热和冷级。

温变时间:升温斜率大于等于 5度每分钟条件下,升温时间小于等于10分钟。

在最后冷级后,等温度测试间的温度升到环境温度。这个温度恢复时间不要超过 10分钟。然后将3个板取出进行直观检测。

在电路板拿出温度测试室后必须在 15分钟内进行直观检查.

2.4期望值

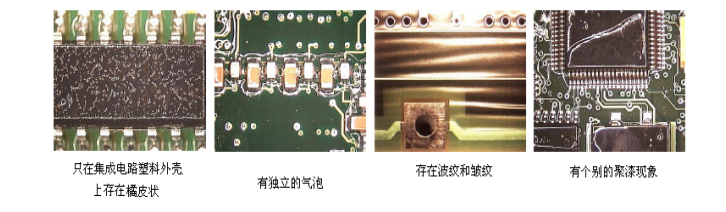

在电路板的两侧,喷漆涂层必须均匀,一致,平滑和有光泽并且不能看到缝隙。

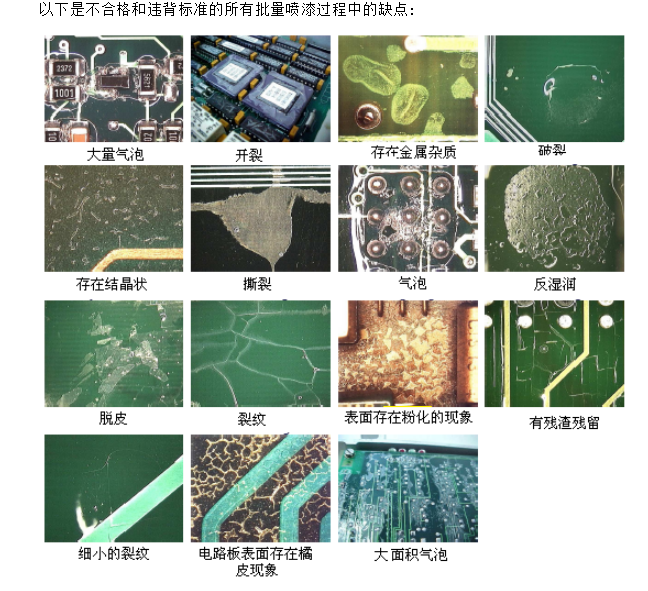

以下实例被认为是印刷电路方面的缺陷 :
